Detektion von Intrusion mittels DAS Analyzer der nächsten Generation
Quantitative DAS-Technologie der neuesten Generation für eine kontinuierliche und zuverlässige Überwachung
Vielseitige Anwendungsmöglichkeiten: Zaun und vergraben
Reichweite über große Entfernungen: effektive Überwachung, geeignet für ausgedehnte Infrastrukturen
Präzise Geolokalisierung: Detektion von Eindringlingen in Echtzeit mit einer Lokalisierungsgenauigkeit von wenigen Metern
Prinzip

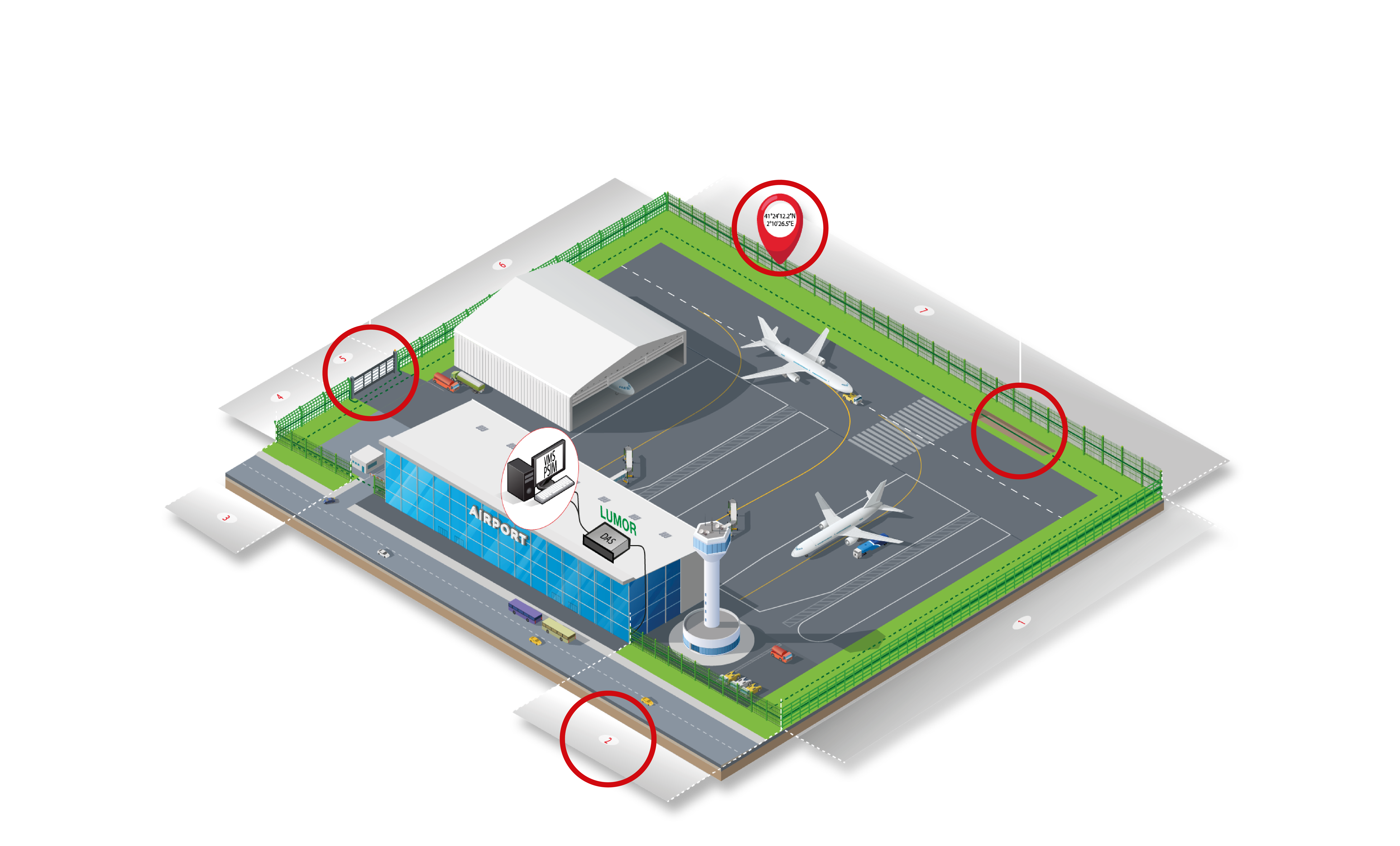

Das LUMOR Glasfaser-Perimetersicherungssystem basiert auf der neuesten Generation der DAS-Technologie (Distributed Acoustic Sensing), die es ermöglicht, sehr große Entfernungen mit einem einfachen Glasfaserkabel zu sichern. Das System kann an einem Zaun installiert oder unterirdisch verlegt werden und bietet so eine diskrete und kontinuierliche Überwachung. Es kann abhängig vom Modell des genutzten Analyzers bis zu 80 km mit einem am Zaun verlegten Glasfaserkabel und bis zu 130 km, wenn es unterirdisch verlegt wird, abdecken.
Mit diesem Ansatz bietet LUMOR eine hochempfindliche und effiziente Überwachungslösung, die sich ideal für groß angelegte Einsatzszenarien eignet. Gleichzeitig können bei Glasfaserlösungen die Kosten für notwendige Infrastruktur im Außenbereich minimiert und die Reaktionsfähigkeit von Interventionsmaßnahmen durch die präzise Lokalisierung von Ereignissen verbessert werden.

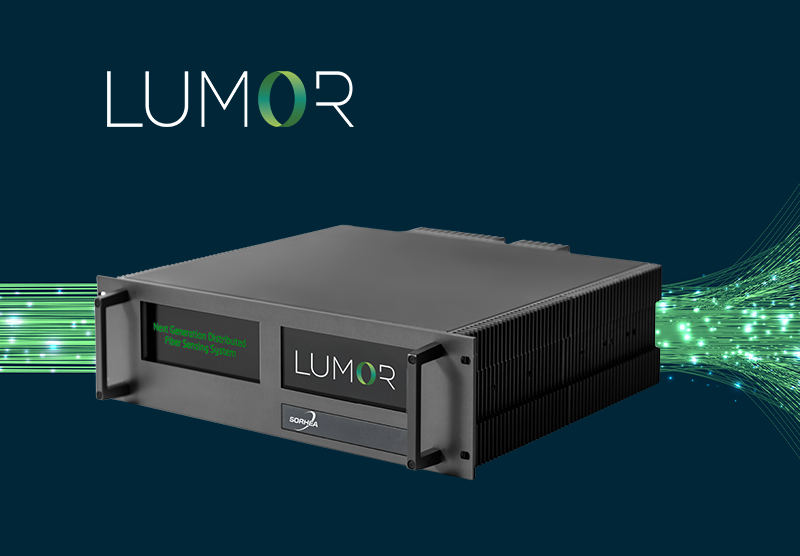

| Modell Analyzer | LUMOR S | LUMOR L |
| Produktpalette | S1 I SR | L1 I L2 |
| Detektionsstrecke | 2 km / 5 km / 10 km / 20 km | 40 km am Zaun / 65 km vergraben |
| Anzahl Fasern | S1: Eine Faser I SR: Zwei Fasern | L1: Eine Faser I L2: Zwei Fasern |
| Erkennungsredundanz | Nein I Ja | Nein I Ja |
| Hardware-Redundanz | Ja I Nein | Ja I Ja |
| Art der Messung | Optische Phasenheterodyne-Messung als Indikator für Spannung, Vibration und Temperatur | Optische Phasenheterodyne-Messung als Indikator für Spannung, Vibration und Temperatur |
| Kompatible Fasertypen | Singlemode-Faser (SMF): ITU-T G.652, G.654 oder G.655 Multimode-Faser (MMF): ITU-T G.651.1 usw. (NB: Reichweite bei Multimode Glasfaser auf 8 km begrenzt) | Singlemode-Glasfaser (SMF): ITU-T G.652, G.654 oder G.655 Multimode-Faser (MMF): ITU-T G.651.1 usw. (NB: Geltungsbereich begrenzt auf ~8 km für das MMF) Optimierte Faser: Typ mit verbesserter kontinuierlicher Diffusion |
| Optische Verbindungen | LC/APC oder SC/APC | E2000-PS APC |
| Abmessungen | Format: 19 Zoll 1HE Rackgehäuse Höhe: 132,5 mm / Breite: 482,6 mm Tiefe: 295 mm | Format: 19 Zoll 3HE Rackgehäuse Höhe: 132,5 mm / Breite: 482,6 mm Tiefe: 471 mm |
| Gewicht | 8 kg | 16.5kg |
| Montage | 19" Rackmontage | 19" Rackmontage |
| Spannungsversorgung | 24/48 V DC nominal (16,8 – 62,4 V DC) | Option 1: 110/230 VAC nominal (85 - 264 VAC) bei 50 - 60 Hz. Dual redundante Stromversorgung mit Kabel Option 2: 24/48 VDC nominal (16,8 – 62,4 VDC) Zweifach redundante Stromversorgung mit Kabeln |
| Stromverbrauch | Max. 40W | 110 W |
| Betriebstemperatur | Von -5 ºC bis 50 ºC | Von -5 ºC bis 50 ºC |
| Luftfeuchtigkeit bei Betrieb (max) | 85% ohne Kondensation | 95% ohne Kondensation |
| Schutzindex | IP50 (staubgeschützt) | IP50 (staubgeschützt) |
| Elektromagnetische Verträglichkeit (CEM) | Europäische Union: CE-konform - 2014/30/EU USA (FCC): 47 CFR Teil 15 B. Kanada: ICES-003 2012 | 2013/30/EU: EN-55032:2015+A11:2020, EN55035:2017+A11:2020, EN301 489-1 V2.2.3, EN301 489-19 V2.1.1 USA (FCC): 47 CFR Part 15 B. Kanada: ICES-003 2020 Vereinigtes Königreich: SI 2016/1091 und Änderungen |
| Remote-Konfiguration | Webschnittstelle für die vollständige Remote-Konfiguration und -Verwaltung, einschließlich Software- und Firmware-Updates, über das Internet. | Webschnittstelle für die vollständige Remote-Konfiguration und -Verwaltung, einschließlich Software- und Firmware-Updates, über das Internet |
| Erkennungsalgorithmen (nicht abschließende Liste) | Schnitt der Glasfaser / Intrusion (Gehen, manuelles/mechanisches Graben, Klettern, Schneiden usw.) / Eindringen / Zonierung / Mikroseismische Erkennung in Echtzeit | Schnitt der Glasfaser / Intrusion (Gehen, manuelles/mechanisches Graben, Klettern, Schneiden usw.) / Eindringen / Zonierung / Mikroseismische Erkennung in Echtzeit |
| Zonenverwaltung | Verwaltung von Zonen und Zeitplänen der Algorithmen. | Verwaltung von Zonen und Zeitplänen der Algorithmen |
| Verfügbare Schnittstellen | MODBUS, OPC UA, Relaiskontakt, SMS über Cloud, SMS über Modem, Info per E-Mail. | MODBUS, OPC UA, Relaiskontakt, SMS über Cloud, SMS über Modem, Info per E-Mail. |
Die quantitative DAS-Technologie verwandelt eine herkömmliche Glasfaser für die Telekommunikation in ein virtuelles Netzwerk aus Tausenden in regelmäßigen Abständen angeordneten „Mikrofonen“, und ermöglicht so eine zuverlässige Detektion, präzise Geolokalisierung sowie eine Klassifizierung von Ereignissen.
Während qualitative Systeme niedrigere Alarmschwellen festlegen und somit mehr unerwünschte Alarme erzeugen, ermöglichen die quantitativen Systeme von SORHEA die Definition höherer Schwellenwerte, wodurch diese Anzahl unerwünschter Alarme erheblich reduziert werden kann, ohne für die Detektion relevante Ereignisse zu verpassen.

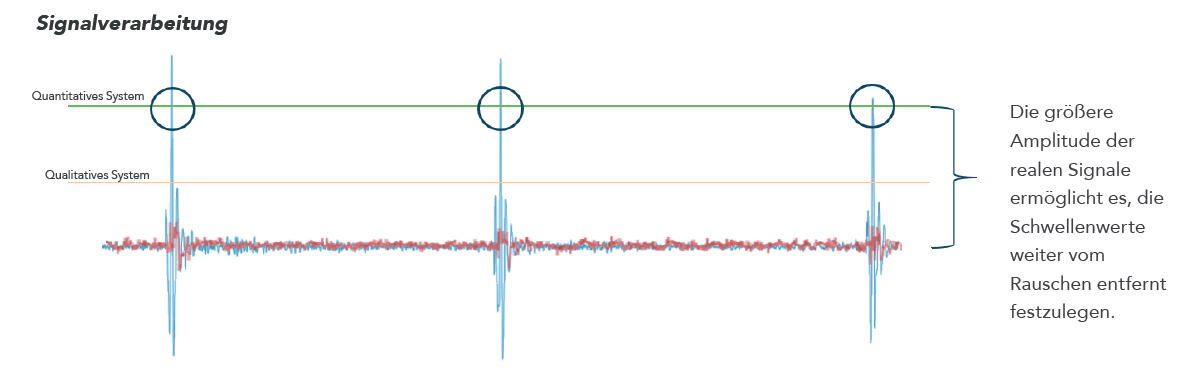

Das folgende Diagramm zur quantitativen Signalverarbeitung veranschaulicht die Messleistung und ermöglicht die Anpassung der Schwellenwerte, um nur die gewünschten Ereignisse zu erkennen:
