Infrarotschranke
REICHWEITE : 50 m bis 200 m im Freien
ZUVERLÄSSIGKEIT : wählbare Kanäle, automatische Verstärkungsregelung (AGC)
BEDIENFREUNDLICH : schnelle und einfache Installation, elegantes Design
Prinzip
Dank der eingesetzten Technologie und der zahlreichen Konfigurationsmöglichkeiten sind die Produkte UNIRIS II/BIRIS II der Beweis für SORHEAs Fachkenntnis.
Die AGC garantiert die gleiche Erfassungszuverlässigkeit wie die Säulen. 4 wählbare Kanäle verhindern Störungen zwischen den Lichtschranken, um effizienten Betrieb zu gewährleisten.

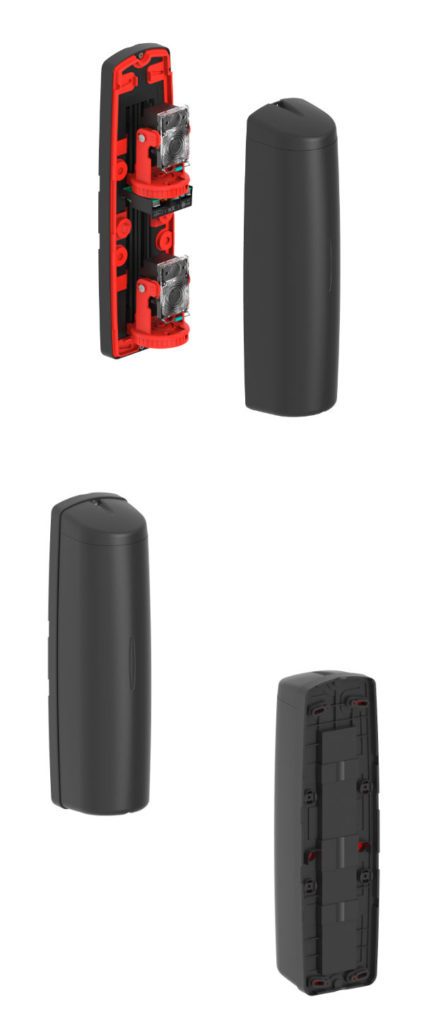

Die UNIRIS II / BIRIS II Lichtschranken gibt es für die Reichweiten 50, 100 oder 200 m. Die Module können übereinander montiert werden. UNIRIS II / BIRIS II sind deshalb besonders geeignet als modulare Lösung für bestimmte Standortgegebenheiten.
Bei der Installation erleichtern die integrierten Ausrichtungswerkzeuge (Visuelle und akustische Signale) die Einstellungen. Die Funktion Ausrichtungsfeedback steht auch für die BIRIS II 200 m zur Verfügung.
Dank der auch in kleinen Geräten integrierten zuverlässigen und bewährten Technologie sind UNIRIS II/BIRIS II eine Lösung, die den Anforderungen des Perimeterschutzmarktes genügen.

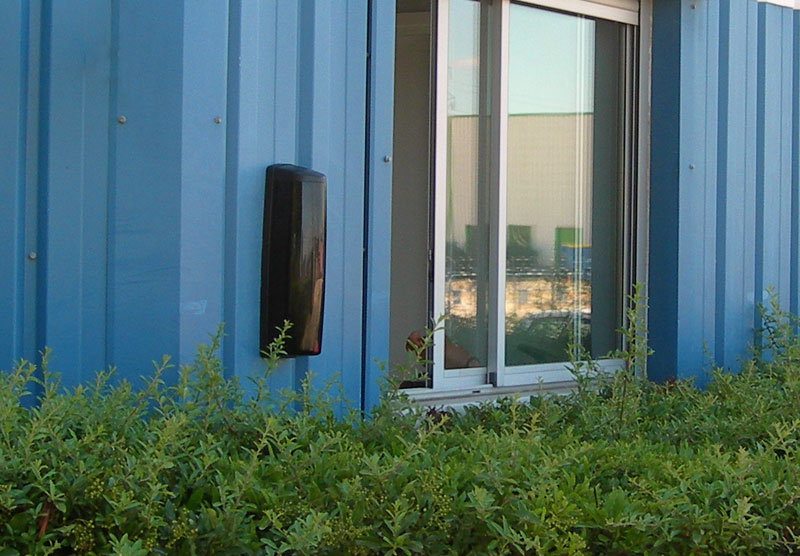

UNIRIS II / BIRIS II sind für den Einsatz im Freien oder in Innenräumen konzipiert. Deshalb eignen sie sich für die verschiedensten Anwendungen: Schutz von Mauerkronen, Dachfirsten, Toren, Gebäudefassaden kleiner Industrieanlagen sowie Privatresidenzen.
Dank der modularen Bauweise sowie der einfachen und schnellen Installation der UNIRIS II/BIRIS II Lichtschranken können Standorte mit besonderen Installations- und Konfigurationsanforderungen gesichert werden (z. B. Dachbereiche).
Sie eignen sich auch für besondere Anwendungsbereiche wie Gebäudefassaden, Dachfirsten, Mauerkronen oder Tore.
UNIRIS II | BIRIS II | |
Reichweite Aussen | 50m | 50m, 100m, 200m |
Höhe der Module | 19cm | 35cm, 42cm, 42cm |
Anzahl der Zellen | 1 (2 Strahlen) | 2 (4 Strahlen) |
Einstellbare Zellen | Horizontal +/- 90° und vertikal +/- 10° | Horizontal +/- 90° und vertikal +/- 10° |
Lichtquelle | IR-Impuls mit einer Wellenlänge von 950 nm. | IR-Impuls mit einer Wellenlänge von 950 nm. |
Ausrichtungswerkzeuge | Buzzer, LED | Buzzer, LED, Wählschalter |
Stromversorgung | 10,5 - 15V DC | 10,5 - 15V DC |
Stromverbrauch (bei 12VDC) | 45mA - Heizung 240mA | 80mA - Heizung 340mA |
Alarminformation | Einbruch/Disqualifikation (BIRIS II 100 und 200)/Sabotage | Einbruch/Disqualifikation (BIRIS II 100 und 200)/Sabotage |
IP-Schutzklasse | IP65 | IP65 |
Betriebstemperatur | -40°C bis +70°C | -40°C bis +70°C |
Für eine korrekte Anwendung stellen Sie bitte sicher, dass die Säule nicht an einem instabilen Träger montiert wird (z. B. unsachgemäß verankerter Pfosten, usw.). Prüfen Sie vor Installation einer Infrarotsäule, ob der Untergrund eben genug ist und die Stabilität der Säulen über längere Zeit gewährleisten kann. Ein Höhenunterschied von 10° zwischen den Säulen wird toleriert. Bei Höhenunterschieden über 10° kontaktieren Sie unsere Verkaufsabteilung.
Die Strahlen dürfen zu keiner Jahreszeit und bei keinem Wetter durch Bewachsungen verdeckt sein.
Prüfen Sie auch, ob die Gehäuse sauber sind: Sie müssen mindestens einmal pro Jahr mit einem weichen und feuchten Tuch abgewischt werden.
Diese Technologie funktioniert mit einer Wellenlänge über der des sichtbaren Lichts (950 nm). Der Infrarotstrahl bleibt für das nackte Auge unsichtbar.
Infrarotstrahlen werden von Infrarotzellen gesendet und empfangen. Die Senderzellen erzeugen einen pulsierenden Strahl, der an die Empfängerzellen gesandt wird. Diese erfassen die Infrarotimpulse und wandeln sie in elektrische Signale um. Bei Fehlen oder einer Veränderung des Signals (Verlust von 95 % des gesendeten Signals) wird ein Einbruchalarm ausgelöst. Damit die Empfängerzellen von den Senderzellen keine Interferenzen erhalten, sind die Zellen gemultiplext.
Dieses Prinzip besteht in der synchronisierten Sendung von IR-Impulsen über eine optische oder Kabelverbindung zwischen Sender- und Empfängersäulen. Diese Funktion wird auch zur optimalen Ausrichtung der Zellen verwendet (“Ausrichtungsfeedback”). Alle SORHEA-IR-Schranken sind gemultiplext (ausgenommen UNIRIS II & BIRIS II).
