Infrarotschranke
MODULARE BAUWEISE : Zwei verschiedene Gehäuse für unterschiedliche Standortgegebenheiten
INNOVATION : ZONING-Funktion , TCP/IP-Netzwerk
ZUVERLÄSSIGKEIT : Über Synchronisationskabel gemultiplexte Strahlen
Prinzip

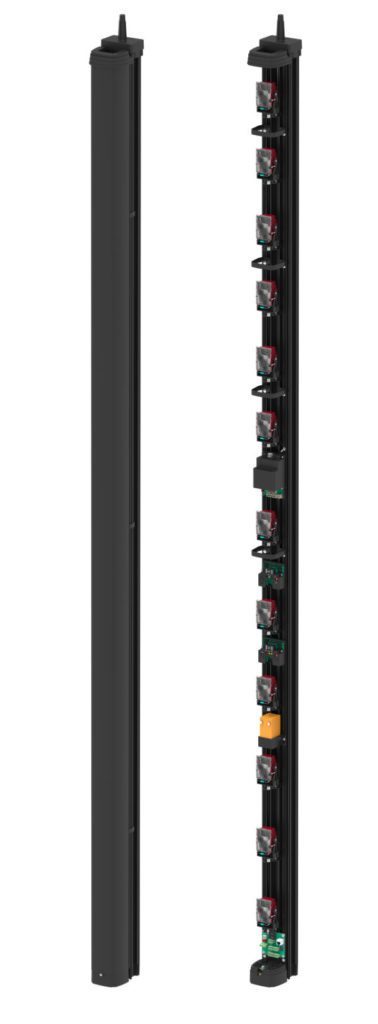

Die MAXIRIS IR-Schranken sind das leistungsstärkste der SORHEA-Produkte. Bei großen Perimetern (über 1 km) können MAXIRIS-Säulen direkt an ein TCP/IP-Netzwerk oder über den MAXIBUS UNIVERSAL Hub in einem RS485-Bus angeschlossen werden.
Dank der ZONING-Funktion können pro Schranke bis zu drei virtuelle Zonen erstellt werden (Länge einstellbar). Das so optimierte Videosystem (Alarminformation pro Zone) verstärkt noch die Zuverlässigkeit und garantiert ein sehr hohes Sicherheitsniveau.
Mit Hilfe des mehrsprachigen HTML-Servers in jedem Gerät sind alle Systemkonfigurationen und Wartungsarbeiten problemlos durchführbar.

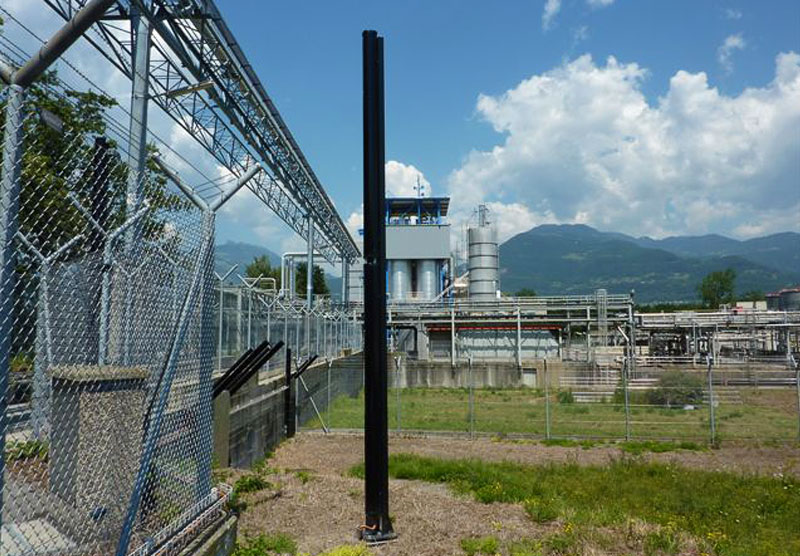

Durch die MAXIRIS-Technologie und robusten Gehäuse können diese Säulen auf den verschiedensten Standorten zum Einsatz kommen:
- Logistikzentren
- besonders sensible Anlagen: Vollzugsanstalten, Kraftwerke, Militärstützpunkte etc.
- öffentliche Einrichtungen: Flughäfen, U-Bahn-Stationen, usw.
- Industrieanlagen
MAXIRIS 3000 | MAXIRIS 3100 | |
Maximale Reichweite Innen | 500 m | 500 m |
Maximale Reichweite Aussen | 100 m | 100 m |
Säulenhöhe | 1,1 m - 2 m - 2,5 m - 3 m - 3,8 m - 5 m | 1 m - 2 m - 2,5 m - 3 m |
Alarminformationen | Bis zu drei Einbruchzonen mit konfigurierbarem Abstand von jeder Zone | Bis zu drei Einbruchzonen mit konfigurierbarem Abstand von jeder Zone |
Alarmausgänge | RS 485 auf jeder MAXIBUS UNIVERSAL kompatiblen Säule Ethernet (RJ45 auf jeder Säule) kompatibel mit ModBus TCP Server/Client Potenzialfreie Kontaktausgänge: 2 Relais (NO) pro Säule (einstellbare Zuweisung) | RS 485 auf jeder MAXIBUS UNIVERSAL kompatiblen Säule Ethernet (RJ45 auf jeder Säule) kompatibel mit ModBus TCP Server/Client Potenzialfreie Kontaktausgänge: 2 Relais (NO) pro Säule (einstellbare Zuweisung) |
Stromversorgung | 230V AC - 60 Hz/50Hz (optional auch in 12V DC verfügbar) | 230V AC - 60 Hz/50Hz (optional auch in 12V DC verfügbar) |
Ausrichtungshilfen | Visuelle und akustische Signale auf allen Säulen | Visuelle und akustische Signale auf allen Säulen |
Betriebstemperatur | -40° bis +70° - thermostatgesteuerte Heizung in jeder Säule | -40° bis +70° - thermostatgesteuerte Heizung in jeder Säule |
Elektromagnetische Verträglichkeit | Gemäß EU-Vorschriften (CE-Markierung) | Gemäß EU-Vorschriften (CE-Markierung) |
Konfigurationstools | HTML-Server in jeder Säule (lokaler Zugriff) | HTML-Server in jeder Säule (lokaler Zugriff) |
HTML Serverfunktionen | • Passwortgeschützt • Parameter-Lese-/Schreibfunktion • Anzeige des Verlaufs und Echtzeit-Status der IR-Strahlen | • Passwortgeschützt • Parameter-Lese-/Schreibfunktion • Anzeige des Verlaufs und Echtzeit-Status der IR-Strahlen |
Für eine korrekte Anwendung stellen Sie bitte sicher, dass die Säule nicht an einem instabilen Träger montiert wird (z. B. unsachgemäß verankerter Pfosten, usw.). Prüfen Sie vor Installation einer Infrarotsäule, ob der Untergrund eben genug ist und die Stabilität der Säulen über längere Zeit gewährleisten kann. Ein Höhenunterschied von 10° zwischen den Säulen wird toleriert. Bei Höhenunterschieden über 10° kontaktieren Sie unsere Verkaufsabteilung.
Die Strahlen dürfen zu keiner Jahreszeit und bei keinem Wetter durch Bewachsungen verdeckt sein.
Prüfen Sie auch, ob die Gehäuse sauber sind: Sie müssen mindestens einmal pro Jahr mit einem weichen und feuchten Tuch abgewischt werden.
Diese Technologie funktioniert mit einer Wellenlänge über der des sichtbaren Lichts (950 nm). Der Infrarotstrahl bleibt für das bloße Auge unsichtbar.
Infrarotstrahlen werden von Infrarotzellen gesendet und empfangen. Die Senderzellen erzeugen einen pulsierenden Strahl, der an die Empfängerzellen gesandt wird. Diese erfassen die Infrarotimpulse und wandeln sie in elektrische Signale um. Bei Fehlen oder einer Veränderung des Signals (Verlust von 95 % des gesendeten Signals) wird ein Einbruchalarm ausgelöst. Damit die Empfängerzellen von den Senderzellen keine Interferenzen erhalten, sind die Zellen gemultiplext.
Dieses Prinzip besteht in der synchronisierten Sendung von IR-Impulsen über eine optische oder Kabelverbindung zwischen Sender- und Empfängersäulen. Diese Funktion wird auch zur optimalen Ausrichtung der Zellen verwendet (“Ausrichtungsfeedback”). Alle SORHEA-IR-Schranken sind gemultiplext (ausgenommen UNIRIS II & BIRIS II).
