Dual-Technologie Detektor
Radarfunktion für präzise Einstellung der Länge der Erfassungszone
Alarmzentralisierung an MAXIBUS Hub über das MI8-Remote-Modul
Einstellung über Bluetooth mit Applikation auf dem Smartphone
Prinzip

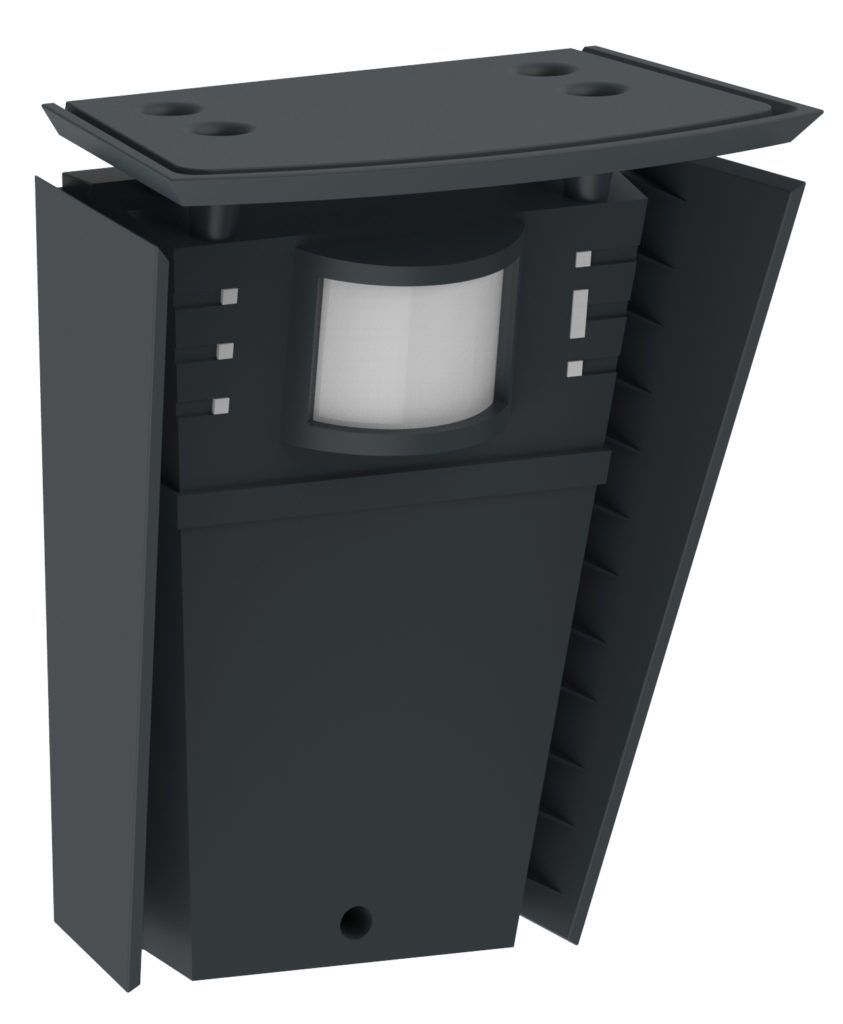

Die neuen PIRAMID-Detektoren sind leistungsstarke volumetrische Detektionssysteme auf dem neuesten Stand der Technik. Die Zuverlässigkeit des Produkts wird durch die Kombination von zwei Technologien gewährleistet, einem Passiv-Infratorsensor (PIR) und eine Doppler-Mikrowellenantenne. Der Alarm wird nur ausgelöst, wenn beide Technologien gleichzeitig einen Einbruch erfassen.
PIRAMID-Detektoren sind sehr leicht einzustellen. Wenn der Detektor schwer zugänglich ist, kann die Parametrierung auch vor Ort drahtlos über eine gesicherte App auf dem Smartphone oder Tablet erfolgen.
Durch die integrierte CONNECT-Technologie können mehrere PIRAMID-Detektoren über Funk oder Kabel vernetzt werden, um die Alarminformation auf dem MAXIBUS Hub zu zentralisieren.
Es ist auch möglich, die Alarminformation über die integrierten potenzialfreien Kontaktausgänge abzufragen.
PIRAMID-Detektoren kommen in einer Vielzahl von Umgebungen zum Einsatz, um besondere Güter oder strategische Standorte wie Torzufahrten, Gebäudeeingänge und vordefinierte Areale zu schützen.
Beispiel: Laderampe, Lagerplatz für Gefahrenprodukte …
SDI-78XL2-A | SDI-78XL2-B | SDI-78XL2-C | SDI-78XL2-D | |

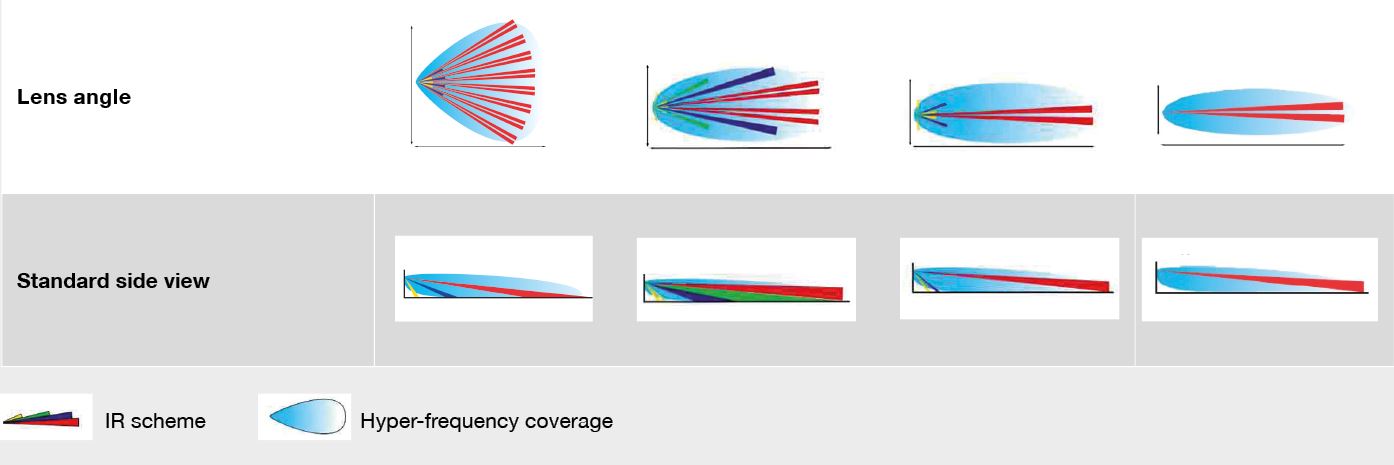

Linsenwinkel | Weitwinkel | Mittlerer Winkel | Enger Winkel | Vorhang |
Standard-Linsenname | A | B | C | D |
30 m x 30 m | 30m x10m | 40 m x 6 m | 40 m x 3 m |
SDI-78XL2-A | SDI-78XL2-B | SDI-78XL2-C | SDI-78XL2-D | |
Detektionsart | PIR-Sensor und HF-Antenne | PIR-Sensor und HF-Antenne | PIR-Sensor und HF-Antenne | PIR-Sensor und HF-Antenne |
HF-Frequenz | 10.510 GHz | 10.510 GHz | 10.510 GHz | 10.510 GHz |
Spannungsversorgung | 10 bis 14,5V DC | 10 bis 14,5V DC | 10 bis 14,5V DC | 10 bis 14,5V DC |
Verbrauch | 80 mA | 80 mA | 80 mA | 80 mA |
Typische Einbruchalarmzeit | 4 Sekunden | 4 Sekunden | 4 Sekunden | 4 Sekunden |
Sabotageausgang durch NO/NC Wechselkontakt | 24V DC - 1A | 24V DC - 1A | 24V DC - 1A | 24V DC - 1A |
Abdecküberwachungsausgang durch NO/NC Wechselkontakt | 24V DC - 1A | 24V DC - 1A | 24V DC - 1A | 24V DC - 1A |
Betriebstemperatur | -40°C / +70°C | -40°C / +70°C | -40°C / +70°C | -40°C / +70°C |
Relative Feuchtigkeit | 95 % max. ohne Kondensation | 95 % max. ohne Kondensation | 95 % max. ohne Kondensation | 95 % max. ohne Kondensation |
Schutzklasse | IP55 | IP55 | IP55 | IP55 |
Gewicht | 0.9 Kg | 0.9 Kg | 0.9 Kg | 0.9 Kg |
Elektromagnetische Verträglichkeit | Gemäß EU-Vorschriften (CE-Markierung) | Gemäß EU-Vorschriften (CE-Markierung) | Gemäß EU-Vorschriften (CE-Markierung) | Gemäß EU-Vorschriften (CE-Markierung) |
Detektorausrichtung | Horizontal: +/- 90° in 10°-Schritten - Vertikal: von 0° bis -10° | Horizontal: +/- 90° in 10°-Schritten - Vertikal: von 0° bis -10° | Horizontal: +/- 90° in 10°-Schritten - Vertikal: von 0° bis -10° | Horizontal: +/- 90° in 10°-Schritten - Vertikal: von 0° bis -10° |

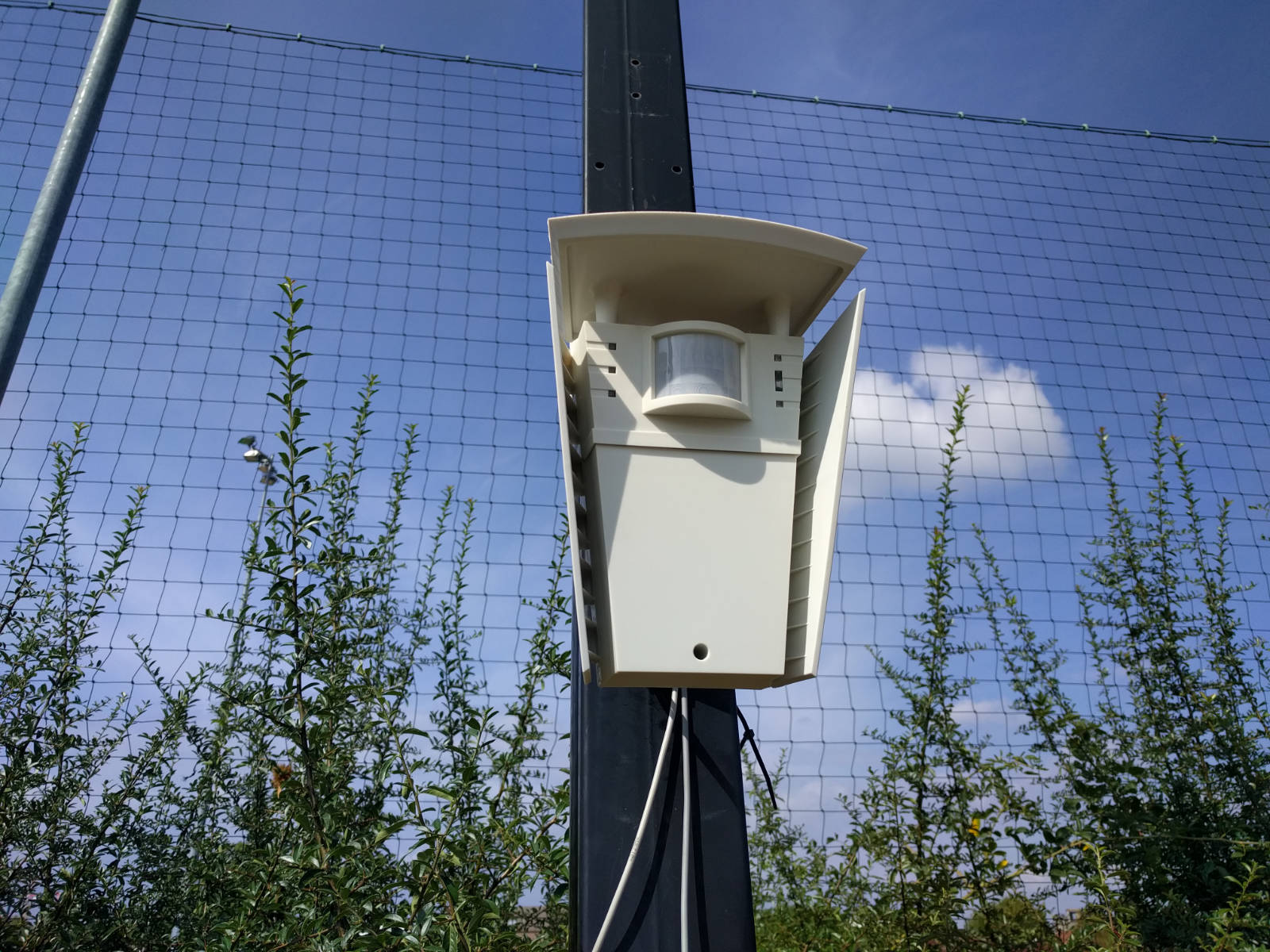

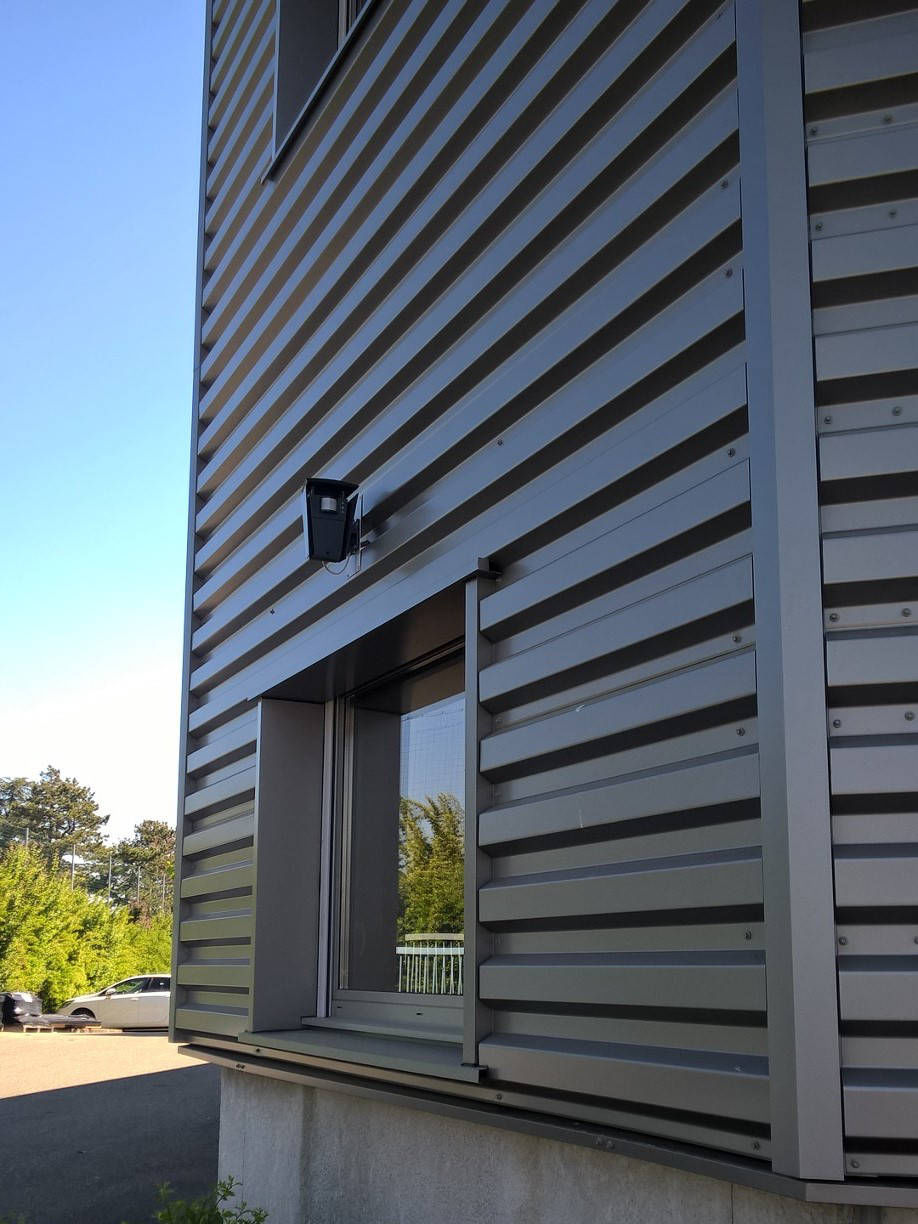

Das Gerät nicht auf einem Untergrund installieren, der starken Vibrationen ausgesetzt ist. Installation an einer Wand oder auf einem soliden Mast. Bei Befestigung auf einem Gebäude mit Metalluntergrund muss ein vibrationsbeständiger Halter verwendet werden.
Richten Sie den Detektor nach unten aus, so dass die Abdeckung in der gewünschten Schutzzone bis zum Boden reicht. Je nach Detektormodell bietet PIRAMID eine Erfassung in Reichweiten bis zu 30 m, unabhängig von den Witterungsbedingungen.
Nicht unter einem Dachvorsprung ohne Dachrinne installieren. Bei schweren Regenfällen kann das Wasser direkt vor dem Gerät Störungsalarme auslösen.
Die Dual-Technologie-Detektoren verbinden einen passiven IR-Sensor (PIR) mit einem HF-Sensor mit Doppler-Effekt. SORHEA hat diese beiden Technologien kombiniert, um zuverlässige Detektionslösungen zu entwickeln.
Passiv-IR-Detektion beruht auf einer Analyse der im überwachten Bereich erfassten Temperatur. Die Körpertemperatur einer Person steht in starkem Kontrast zur restlichen Umgebung. Die HF-Antenne besteht aus einem 10,5 GHz-Sender (K-Band) und einem Doppler-Empfänger, die Signalveränderungen durch ein Objekt im Erfassungskegel erfassen. Die Verbindung dieser zwei Technologien bietet eine zuverlässige und leistungsstarke Lösung durch eine immaterielle Erfassungswand oder einen immateriellen Erfassungskegel (je nach Sensormodell).
Jede Technologie reagiert auf bestimmte Störungen (Empfindlichkeit des PIR-Sensors gegen Wärmerückstrahlung und des Dopplers gegen Wasser). Die Kombination der beiden Geräte ist besonders effizient. Die Vorteile der einen Technologie gleichen die Nachteile der anderen aus. Zur Alarmauslösung müssen beide Technologien einen Einbruch erfassen.
