Barrière Hyperfréquence
Détection volumétrique de haut niveau
Facilité d’Installation
Traitement numérique du signal
Principe

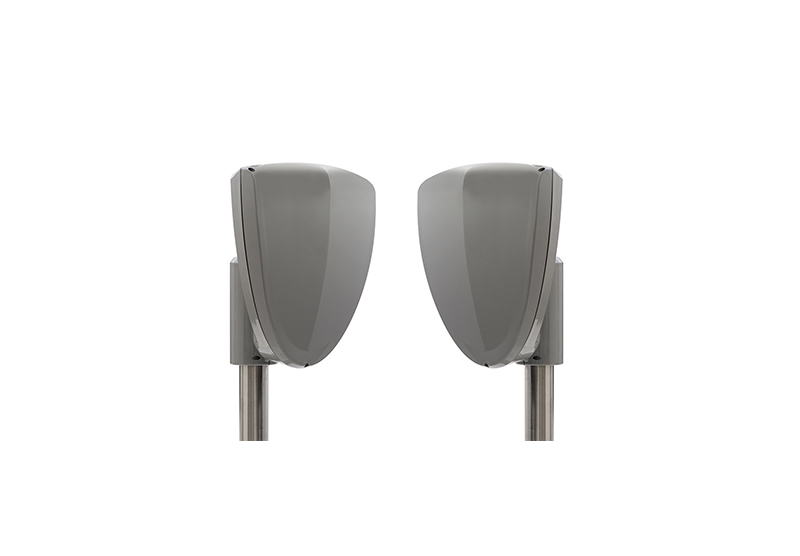

Avec des portées de 100m et 220m, la barrière hyperfréquence CORAL a été spécialement étudiée pour une installation et une mise en service simples et rapides, réalisables par une personne seule. Son design moderne et innovant a permis d’intégrer l’alimentation électrique dans la tête des balises, ainsi que le passage des câbles de raccordement.
L’antenne hyper fréquence spécifique, type « butterfly » permet un haut pouvoir de détection volumétrique, ainsi qu’une grande adaptabilité à de nombreux sites. Le réglage de la sensibilité a été simplifié, le temps de réponse est sélectionnable par commutateur, enfin, CORAL intègre un outil d’aide à l’alignement sonore et visuel.

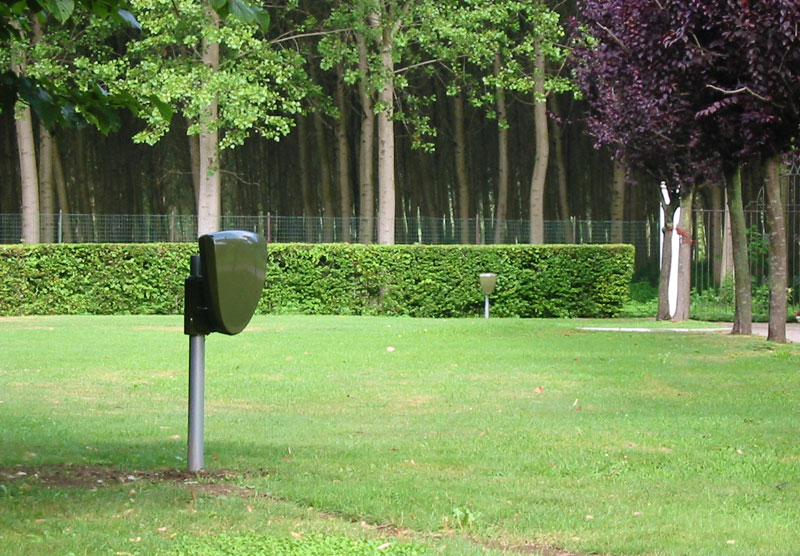

La barrière CORAL est parfaitement adaptée à la protection de sites industriels (PME/PMI) et d’entreprises.
| Portée | 100m 220m |
| Fréquence | Bande X |
| Nombre de canaux | 16 |
| Alimentation | 19Vac |
| informations d’alarme | Intrusion Auto-protection Défaut technique |
| Température d’utilisation | De -35°C à +65°C |
| Indice de protection | IP55 |

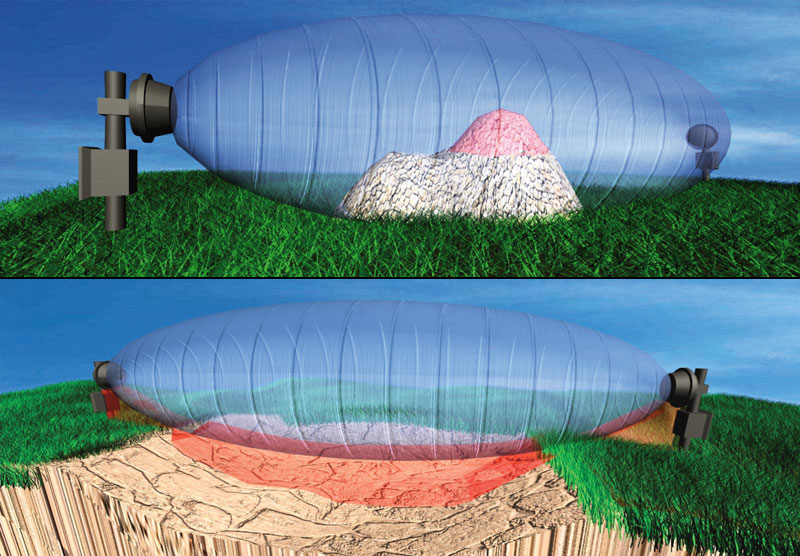

La technologie hyper fréquence permet de s’affranchir des dénivelés et inégalités modérés de la surface du terrain. Cependant, il est préférable de prévoir l’installation dans un espace où les zones mortes (creux importants du terrain) et les zones hypersensibles (bosses, rochers…) sont inexistantes.
D’une manière générale, les barrières hyper fréquence doivent être installées dans une zone dégagée de toute végétation et tout obstacle.
Dans le cas où la barrière hyper fréquence est installée entre deux clôtures métalliques, celles-ci peuvent générer des distorsions du lobe. Dans ce genre de situation, veiller à ce que la largeur du couloir formé par les clôtures ne soit pas inférieure à 5m.
Des interférences peuvent être créées par les barrières elles-mêmes. Il est donc conseillé de ne pas installer une balise émission et une balise réception proches l’une de l’autre. S’il n’y a pas d’autres solutions, croiser les lobes à 90° et éloigner au maximum les deux balises hyper fréquence.

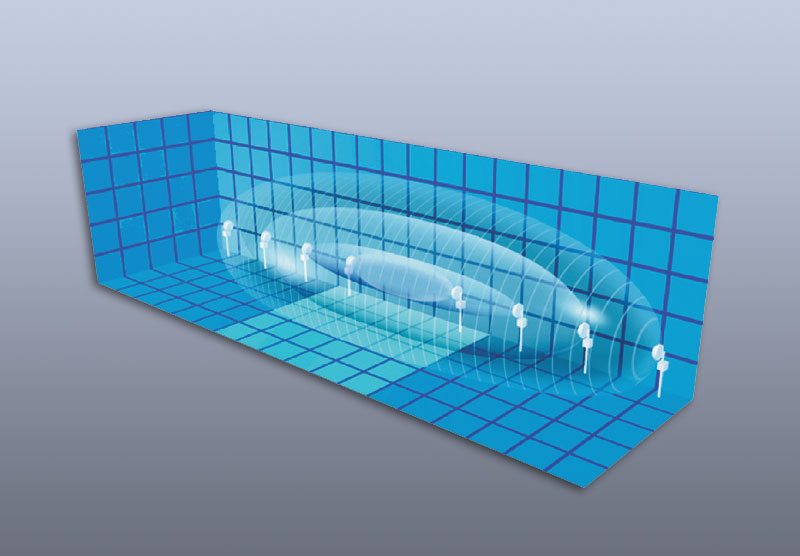

Lorsque plusieurs barrières sont alignées, prévoir une zone de recouvrement des lobes de détection de 10m.
Afin d’éviter la zone morte créée au pied des barrières hyper fréquence, il est important de croiser les lobes pour ainsi éviter l’intrusion.
La technologie hyperfréquence est constituée d’un émetteur générant un champ électromagnétique directif, et d’un récepteur qui détecte et analyse la modification de ce champ en cas de franchissement de la zone surveillée.
Cette technologie se base donc sur l’émission puis l’analyse d’une onde radio de fréquence très élevée, soit 9.9GHz (bande X) ou 24GHz (bande K). L’onde ainsi créée prend une forme ovale d’une épaisseur pouvant aller jusqu’à 12m et s’étirant sur 250m au maximum.
La barrière hyperfréquence détecte alors les mouvements à l’intérieur de ce lobe de détection. Les barrières hyperfréquences permettent d’assurer une surveillance sur une très longue portée quel que soient les conditions météorologiques (non perturbées par le brouillard, la pluie, la neige, etc.)
