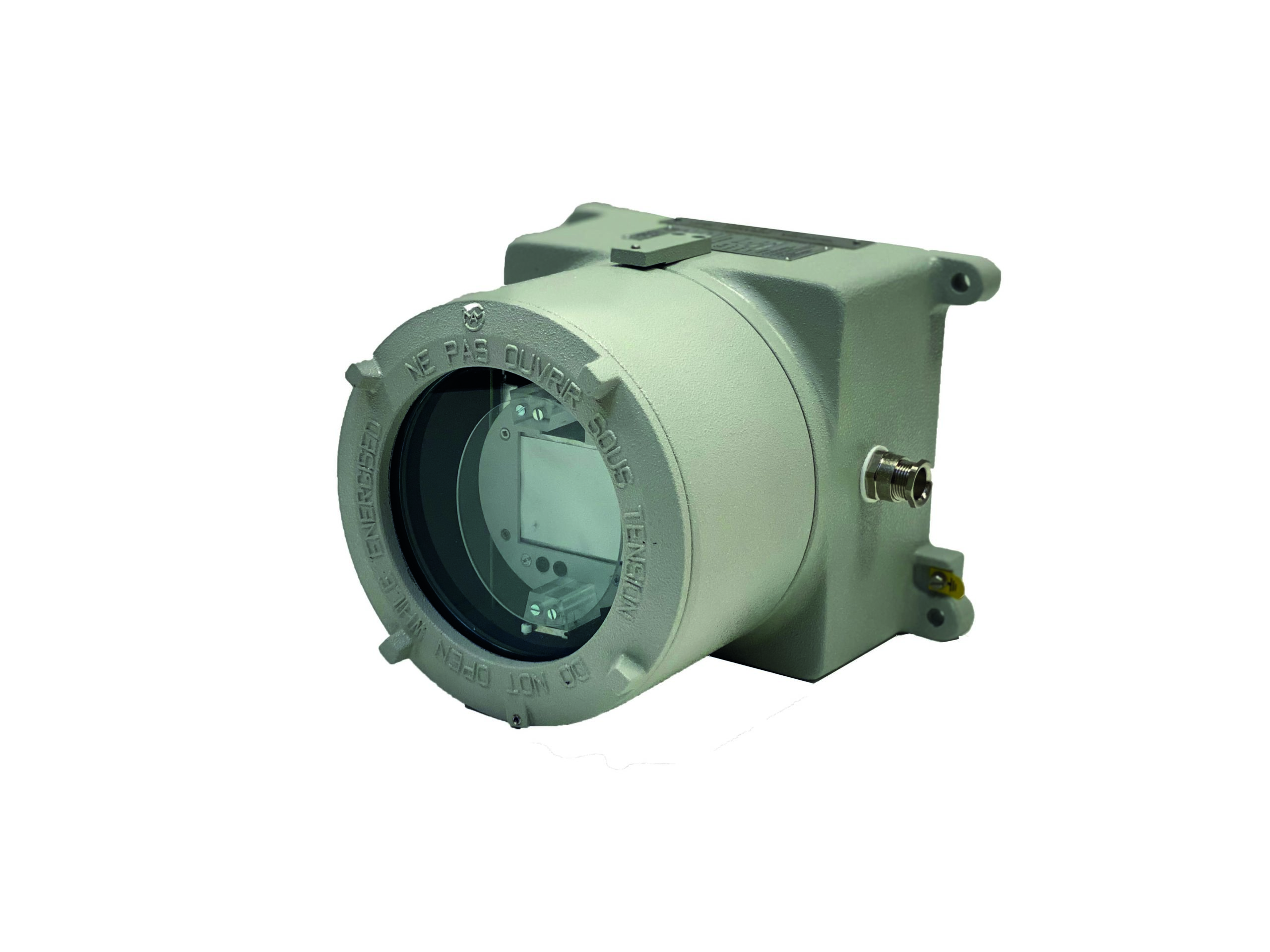

Détecteur hyperfréquence Doppler stéréo en coffret antidéflagrant
Technologie haute performance
Efficacité, applications sites ultras sensibles
Intelligence, Détecteur hyperfréquence Doppler stéréo
Principe
Piramid Atex est un produit répondant à la Directive ATEX 94/9 EC – EN 50014-18. Il assure la protection des lieux dangereux menacés par la présence de gaz ou de vapeurs inflammables, de poussières combustibles, de fibres ou d’étincelles volantes hautement inflammables.
Le produit est équipé d’un détecteur hyperfréquence Doppler stéréo : 2 canaux de réception pour éliminer les sources de fausses alarmes courantes telles que vibrations ou mouvements périodiques.

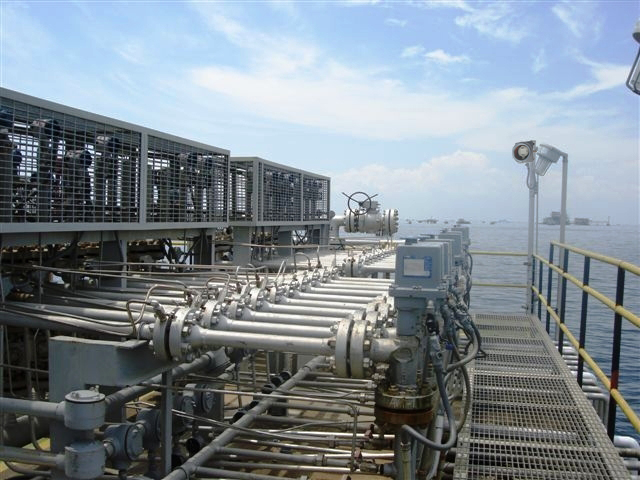

Piramid Atex convient aux sites sensibles classés Zone 1 et 2 pour les gaz et Zone 21 à 22 pour les poussières : Plateformes pétrolières, sites pétrochimiques, zones d’entreposage de matières dangereuses.
| Tension d’entrée | De 10 à 28 VDC |
| Consommation | 150 mA sous 12 Vcc (LED OFF) |
| Densité de puissance RF | 120 uW/cm² maximum en face de l’appareil |
| Poids | 12 kg |
| Température d’utilisation | De -35°C à +70°C |
| Indice de protection | IP66 conformément à EN 60529 et à IEC 60529 Résistance mécanique IK10 conformément à EN 50102 |
| Capacité des contacts de relais | 0,1 A / 50 V |
| Hyperfréquence | Réglage en usine à l’une des fréquences suivantes : • 10,525 MHz USA • 10,587 MHz International • 9,900 MHz International • 9,470 MHz International |
| Accès électriques | Enceinte internationale fournie avec filetage NPT 1/2” et goupille de câble adaptée aux câbles non armés. Diamètre 2 mm à 9 mm |
- Ne pas monter le détecteur sur une surface exposée à de fortes vibrations. Il doit être installé sur un mur ou un poteau solide. Dans le cas d’un montage sur un bâtiment à surface métallique, prévoir un support résistant aux vibrations.
- Orienter le détecteur vers le bas de manière à ce que sa couverture s’arrête au niveau du sol dans la zone de protection requise. Ne pas oublier que l’appareil est capable de détecter un objet de grande taille tel qu’un camion ou un bus à une distance d’environ 150 mètres.
- Ne pas installer le détecteur sous un avant-toit non équipé d’une gouttière. En cas de forte pluie, l’écoulement des eaux directement devant le détecteur peut être à l’origine de déclenchements d’alarmes intempestives.
L’antenne hyperfréquence quant à elle est constituée d’un émetteur à fréquence 24 GHz (en bande K) et d’un récepteur à effet Doppler, qui détecte les variations de signal occasionnées par le passage d’un objet dans le lobe.
