Barrière Hyperfréquence
Facilité d’installation, outils d’aide à l’alignement intégrés
Efficacité, lobe de détection important
Intelligence, traitement numérique du signal
Principe

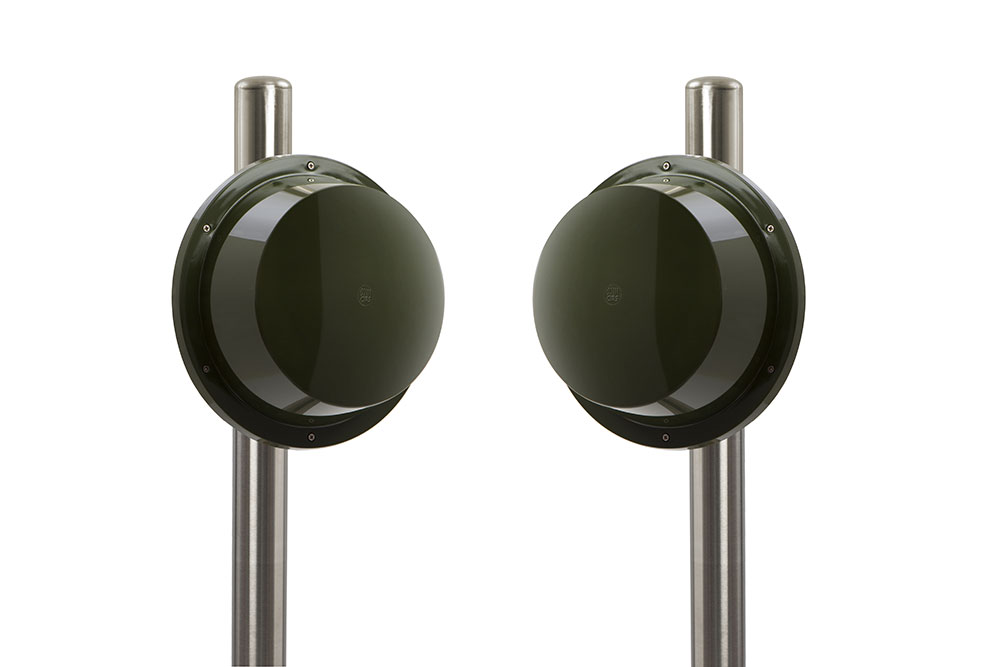

Les barrières ERMO 482X PRO représentent la pointe de la technologie hyperfréquence. Munies d’un microprocesseur intégré qui analyse numériquement le signal reçu et assure ainsi des per formances de détection d’intrusion élevées et un taux de faux déclenchements très faible.
Grâce à l’analyse numérique, la barrière est capable de comparer les signaux reçus avec ceux produits par un intrus. Il contrôle le signal continuellement, faisant une analyse environnementale complète, qui donne à la barrière ERMO 482X PRO des fonctions supplémentaires significatives :
- Anti-masquage dynamique numérique interdisant toute tentative de masquage du signal
- Adaptation automatique aux variations atmosphériques
- Immunité aux perturbations électromagnétiques dues aux radars militaires et civils ou aux lignes électriques très haute tension
- Mémorisation de l’historique des évènements
- Liaison RS232/RS485 pour paramétrage avancé par ordinateur
Ce traitement informatique innovant, permet à la barrière ERMO 482X PRO de créer un lobe de détection de section elliptique (plus haut que large) favorisant une installation aisée dans des espaces plus confinés.
La barrière hyperfréquence ERMO 482X PRO est le dispositif idéal pour protéger des sites à très hauts risques comme des centrales nucléaires, des prisons, des sites militaires, des sites pétrochimiques.
| Portée | 50m 80m 120m 200m 250m |
| Fréquence | Bande X ou K (250m) |
| Nombre de canaux | 16 |
| Alimentation | 19Vac |
| informations d’alarme | Intrusion Auto-protection Défaut technique |
| Température d’utilisation | De -35°C à +65°C |
| Indice de protection | IP55 |

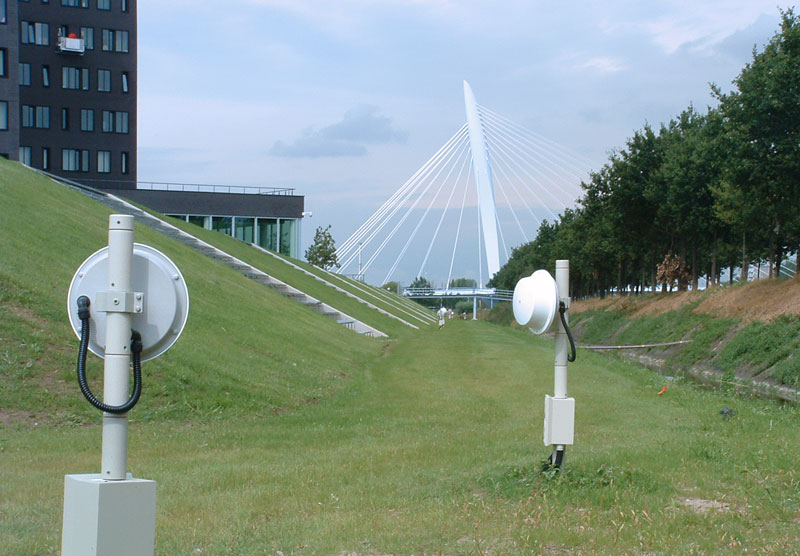

La technologie hyper fréquence permet de s’affranchir des dénivelés et inégalités modérés de la surface du terrain. Cependant, il est préférable de prévoir l’installation dans un espace où les zones mortes (creux importants du terrain) et les zones hypersensibles (bosses, rochers…) sont inexistantes.
D’une manière générale, les barrières hyper fréquence doivent être installées dans une zone dégagée de toute végétation et tout obstacle.
Dans le cas où la barrière hyper fréquence est installée entre deux clôtures métalliques, celles-ci peuvent générer des distorsions du lobe. Dans ce genre de situation, veiller à ce que la largeur du couloir formé par les clôtures ne soit pas inférieure à 5m.
Des interférences peuvent être créées par les barrières elles-mêmes. Il est donc conseillé de ne pas installer une balise émission et une balise réception proches l’une de l’autre. S’il n’y a pas d’autres solutions, croiser les lobes à 90° et éloigner au maximum les deux balises hyper fréquence.
Lorsque plusieurs barrières sont alignées, prévoir une zone de recouvrement des lobes de détection de 10m.
Afin d’éviter la zone morte créée au pied des barrières hyper fréquence, il est important de croiser les lobes pour ainsi éviter l’intrusion.
La technologie hyperfréquence est constituée d’un émetteur générant un champ électromagnétique directif, et d’un récepteur qui détecte et analyse la modification de ce champ en cas de franchissement de la zone surveillée.
Cette technologie se base donc sur l’émission puis l’analyse d’une onde radio de fréquence très élevée, soit 9.9GHz (bande X) ou 24GHz (bande K). L’onde ainsi créée prend une forme ovale d’une épaisseur pouvant aller jusqu’à 12m et s’étirant sur 250m au maximum.
La barrière hyperfréquence détecte alors les mouvements à l’intérieur de ce lobe de détection. Les barrières hyperfréquences permettent d’assurer une surveillance sur une très longue portée quel que soient les conditions météorologiques (non perturbées par le brouillard, la pluie, la neige, etc.)
