Câbles enterrés 100% invisibles
DISCRÉTION : Détection invisible et indécelable
MISE EN OEUVRE OPTIMISÉE : 1 seule tranchée (de 15cm de large), Câbles Rx et Tx identiques (Qui facilite la maintenance)
FIABILITÉ : Sensibilité réglable, Calibrage du seuil de détection en fonction du type de sol
Principe
TALPA est un capteur d’intrusion générant un champ de détection invisible, composé d’une paire de câbles enterrés (Tx et Rx), capable de détecter et de localiser avec précision (à 1m près, information disponible au niveau de l’historique de l’unité de gestion TALPA) toute tentative d’intrusion.
Enfoui à seulement 25cm de profondeur (selon le type de sol), TALPA est un des systèmes de détection les plus efficaces du marché puisqu’il est invisible et indécelable. Il garantit donc la sécurité du site, tout en conservant son esthétisme et en optimisant son installation.

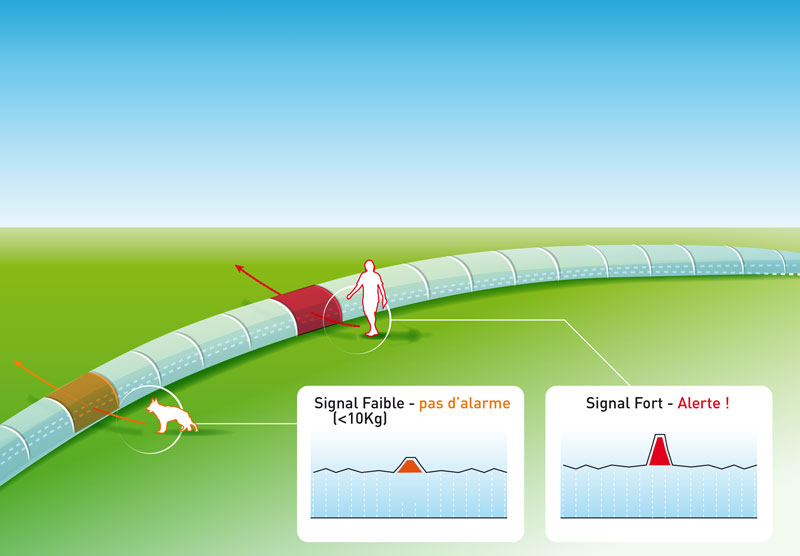

En fonctionnement, TALPA crée un lobe de détection hyperfréquence dont les variations de signal sont analysées par une unité de gestion. Toute personne franchissant ce lobe va perturber le signal et une alarme sera déclenchée si le seuil de détection est dépassé.
Alimentée en 12Vdc ou 48Vdc, chaque unité de gestion peut gérer jusqu’à 800m de câbles TALPA répartis sur 2 départs. Il est possible de relier plusieurs unités de gestion TALPA sur un même site pour couvrir des périmètres supérieur à 800m.
Lors d’une intrusion, l’information d’alarme est relayée par contacts secs directement via l’unité de gestion TALPA (microprocesseur).
La technologie et les avantages du système TALPA lui permettent d’être installé sur tous les sites sensibles nécessitant un haut niveau de sécurité et de discrétion : prisons et établissements pénitentiaires, sites classés monuments et patrimoines historiques, villas et résidences.
| ø 8 mm | ø 12 mm | |
| Longueurs | 50m - 100m - 150m - 200m | 300m - 400m |
| Longueur max du système | 800 m (400m par départ de câbles) | 800 m (400m par départ de câbles) |
| Informations d’alarme | 19Vac | |
| informations d’alarme | Intrusion (1 par départ de câbles) Autoprotection Défaut câble / Défaut communication | Intrusion (1 par départ de câbles) Autoprotection Défaut câble / Défaut communication |
| Localisation du point d’intrusion | à 1 m | à 1 m |
| Température d’utilisation | de -40°C à +70°C | de -40°C à +70°C |
| Profondeur d’enfouissement | 25 à 30cm | 25 à 30cm |
| Sensibilité | Calibration selon la nature du sol Réglage de la sensibilité | Calibration selon la nature du sol Réglage de la sensibilité |
| Température d’utilisation | de -40°C à +70°C | de -40°C à +70°C |
| Profondeur d’enfouissement | 25 à 30cm | 25 à 30cm |
| Alimentation | 12Vdc (1 processeur) ou 48Vdc (jusqu’à 5 processeurs) | 12Vdc (1 processeur) ou 48Vdc (jusqu’à 5 processeurs) |
| Fréquence d’utilisation | 27MHz à 37MHz | 27MHz à 37MHz |
| Configuration | Par logiciel UCM | Par logiciel UCM |
LE TERRAIN PERMET-IL L’USAGE DU CÂBLE ENTERRÉ ?
Le système TALPA peut être installé dans la plupart des sols et il peut admettre des dénivelés en pente douce jusqu’à 30%.
Le système TALPA est sensible aux zones d’eaux stagnantes et à tous mouvements de fluides souterrains qui peuvent perturber le lobe de détection et générer des déclenchements non souhaités. Pour éviter ce désagrément il est conseillé d’effectuer un drainage du terrain afin de répartir l’eau de pluie sur une zone plus large, ce qui limitera son effet sur le lobe de détection.
De la même manière, il est obligatoire de réaliser un scanner du terrain en amont du projet, pour en connaître le sous-sol et valider l’utilisation et le tracé du câble pour cette technologie. Les réseaux électriques, les conduites d’eau métalliques ou non peuvent perturber le champ de détection et engendrer des déclenchements non souhaités.

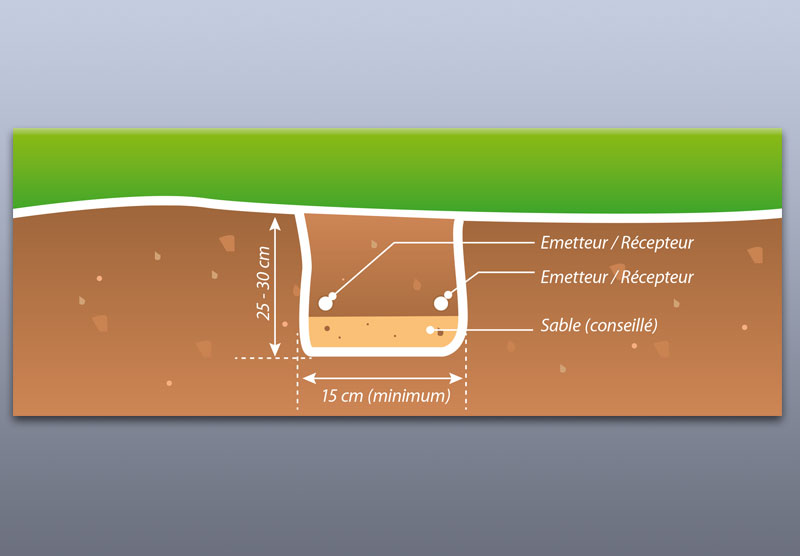

LA TRANCHÉE

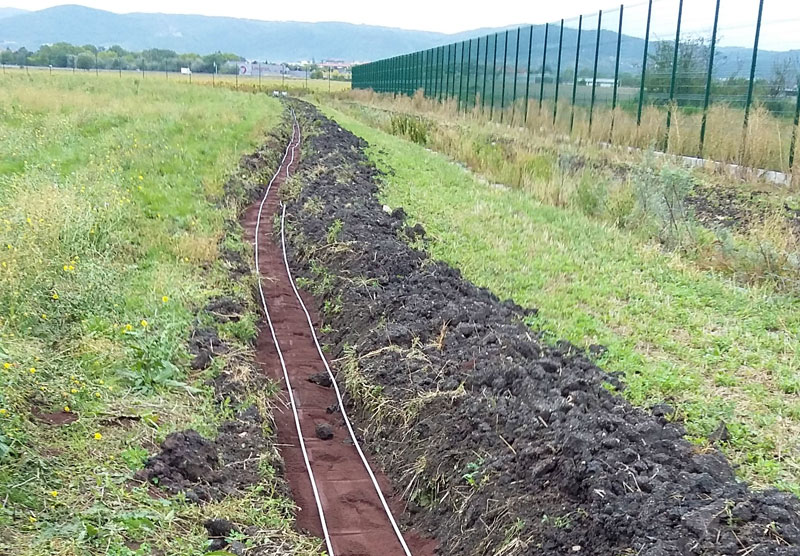

Une seule tranchée de 25 à 30 cm de profondeur (selon le type de sol) et de 15 cm de largeur minimum, est nécessaire à l’installation du TALPA. Pour une protection du câble et une détection uniforme sur l’ensemble du site, la tranchée doit être uniforme avec un fond plat et dégagée de tout obstacle pour éviter d’endommager les câbles de détection.
La terminaison du système TALPA est composée d’un câble inerte non détecteur appelé « unité de terminaison». Cette longueur de câble supplémentaire doit être prise en compte lors de la préparation de la tranchée.

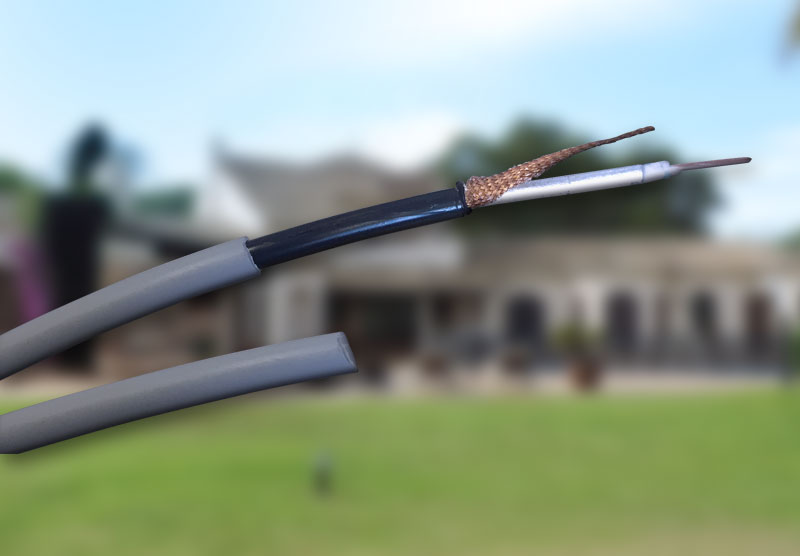

Les câbles détecteurs sont des systèmes intelligents de détection enterrée. Ils sont composés de deux câbles coaxiaux hyperfréquence enfouis sous terre dans une même tranchée et donc invisibles.
La technologie par câble enterré est un système de détection composé de deux câbles coaxiaux hyperfréquence enfouis sous terre et donc invisibles. Les 2 câbles coaxiaux enterrés créent un champ de détection Radiofréquence. Ces câbles sont reliés à des unités de gestion électroniques. Les câbles (l’un émetteur et l’autre récepteur) sont installés dans une seule et unique tranchée tout au long du périmètre à protéger. Ils créent alors un lobe de détection dont les valeurs de signaux radiofréquence sont analysées en permanence.
Lors d’une intrusion, les variations de signaux que provoque la coupure du lobe de détection sont traitées par les unités de gestion, et une alarme est déclenchée.
