Détecteur d’intrusion par fibre optique nouvelle génération
Sécurisation longue distance : jusqu’à 130 km
Technologie DAS quantitatif dernière génération, pour une surveillance continue et fiable

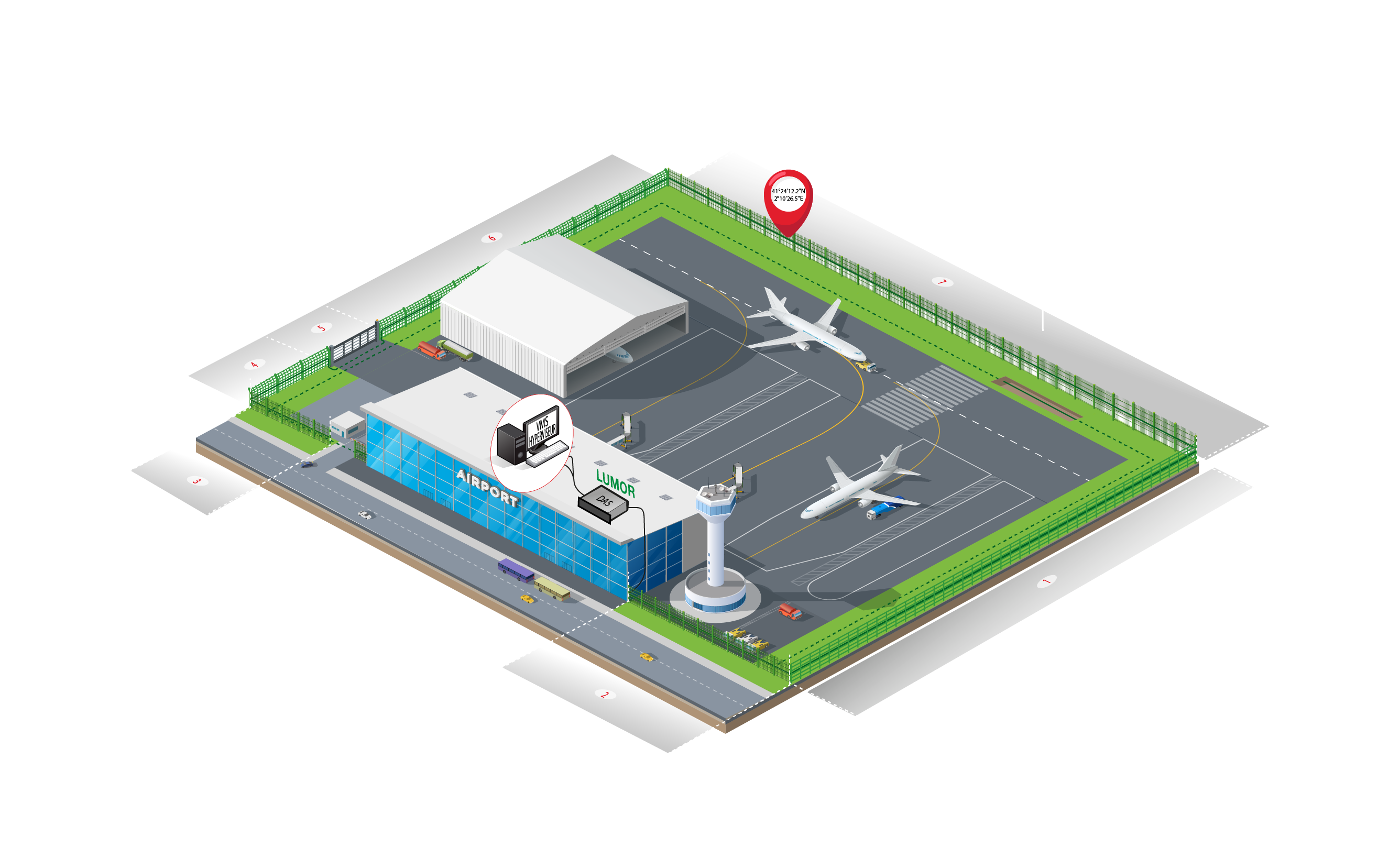

Polyvalence des applications : clôture, enterré ou hybride
Portée longues distances : surveillance efficace adaptée aux infrastructures étendues
Géolocalisation précise : détection des intrusions en temps réel avec une précision de localisation tous les 6 mètres
Principe
Le système LUMOR de détection d’intrusion par fibre optique repose sur la technologie DAS (Distributed Acoustic Sensor) de dernière génération, permettant de sécuriser de longues distances (jusqu’à 130 km) avec un simple câble de fibre optique. Ce système peut être installé sur une clôture ou enterré, offrant ainsi une surveillance discrète et continue. Il est capable de couvrir jusqu’à 80 km avec une fibre installée sur clôture, et jusqu’à 130 km lorsqu’elle est enterrée.
Grâce à cette approche, LUMOR offre une solution de surveillance ultra-sensible et efficace, idéale pour des déploiements à grande échelle, tout en minimisant les coûts et en améliorant la réactivité des agents de sécurité.
| Taille analyseur | LUMOR S | LUMOR L |
| Gamme | S1 I SR | L1 I L2 |
| Portée de détection | 2km / 5km / 10km / 20km | 40km clôture ; 65km enterré I 80km clôture ; 130km enterré |
| Nombre de fibres | S1 : une I SR : deux | L1 : une I L2 : deux |
| Redondance de détection | Non I Oui | Non I Oui |
| Redondance matérielle | Oui I Non | Oui I Oui |
| Type de mesure | Mesure optique hétérodyne de phase servant d’indicateur pour la contrainte, la vibration et la température. | Mesure optique hétérodyne de phase servant d’indicateur pour la contrainte, la vibration et la température. |
| Types de fibres compatibles | • Fibre monomode (SMF) : ITU-T G.652, G.654 ou G.655 • Fibre multimode (MMF) : ITU-T G.651.1, etc. (NB : portée limitée à 8 km pour la fibre multimode) | • Fibre Monomode (SMF) : ITU-T G.652, G.654 ou G.65 • Fibre Multimode (MMF) : ITU-T G.651.1, etc. (NB : Portée limitée à ~8 km pour la MMF) • Fibre optimisée : Type à diffusion continue améliorée |
| Connections optiques | LC/APC ou SC/APC | 2 x E2000-PS APC (ou défini par l’utilisateur) |
| Dimensions | • Format : Boîtier rack 19 pouces 1U • Hauteur : 132,5 mm • Largeur : 482,6 mm • Profondeur : 295 mm | • Format : Boîtier 19 pouces 3U • Hauteur : 132,5 mm • Largeur : 482,6 mm • Profondeur : 471 mm |
| Poids | 8 kg | 16.5kg |
| Montage | Rails coulissants pour fixation avant et arrière | Rails télescopiques pour montage en rack |
| Alimentation | 24 / 48 VCC nominal (16,8 – 62,4 VCC) | - Option 1 : 110 / 230 VCA nominal (85 - 264 VCA) à 50 - 60 Hz. Alimentation redondante double avec câbles - Option 2 : 24 / 48 VCC nominal (16,8 – 62,4 VCC) Alimentation redondante double avec câbles |
| Consommation électrique | Max. 40W | 110 W |
| Température de fonctionnement | De -5 ºC à 50 ºC | De -5 ºC à 50 ºC |
| Humidité de fonctionnement | 85% sans condensation | 95% sans condensation |
| Indice de protection | IP50 (protégé contre les poussières) | IP50 (protégé contre les poussières) |
| Compatibilité électromagnétique (CEM) | USA (FCC) : 47 CFR Partie 15 B / Canada : ICES-003 2012 / Union Européenne : Conforme CE - 2014/30/UE | USA (FCC) : 47 CFR Part 15 B Canada : ICES-003 2020 2013/30/UE : EN55032:2015+A11:2020, EN55035:2017+A11:2020, EN301 489-1 V2.2.3, EN301 489-19 V2.1.1 Royaume-Uni : SI 2016/1091 et amendements |
| Configuration à distance | Interface web pour une configuration et une gestion complètes à distance, y compris les mises à jour logicielles et de firmware, via Internet. | Interface web pour une configuration et une gestion complètes à distance, y compris les mises à jour logicielles et de firmware, via Internet. |
| Algorithmes de détection | Boîte à outils d’algorithmes de détection basés sur des règles heuristiques et l’apprentissage automatique. Les algorithmes de détection incluent, mais ne se limitent pas à : • Coupure de fibre • Intrusion de tiers (marche, creusement manuel, creusement mécanique, escalade de clôture, coupe de clôture, etc.) • Détection de fuites • Pig tracking • Détection microsismique en temps réel | Boîte à outils d’algorithmes de détection basés sur des règles heuristiques et l’apprentissage automatique. Les algorithmes de détection incluent, mais ne se limitent pas à : • Coupure de fibre • Intrusion de tiers (marche, creusement manuel, creusement mécanique, escalade de clôture, coupe de clôture, etc.) • Détection de fuites • Pig tracking • Détection microsismique en temps réel |
| Gestion des zones | Gestion des zones et des plannings des algorithmes. | Gestion des zones et des plannings des algorithmes. |
| Support d’interface | MODBUS, OPC UA, Contact sec, SMS via cloud, SMS via modem, Interface par email. | MODBUS, OPC UA, Contact sec, SMS via cloud, SMS via modem, Interface par email. |
La technologie DAS transforme une fibre optique standard en un réseau virtuel de milliers de « microphones » répartis à intervalles réguliers le long du câble. Ces capteurs détectent les variations de lumière rétro-diffusée dans la fibre, permettant ainsi une détection précise des événements en temps réel, ainsi que la géolocalisation et la classification des activités.

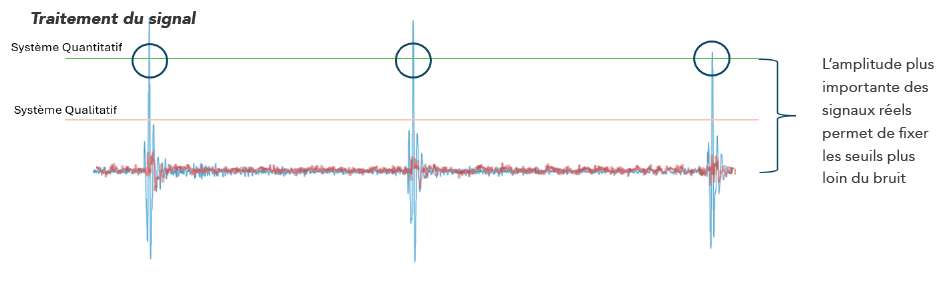

En comparaison avec les systèmes qualitatifs, la technologie DAS quantitatif offre une plus grande dynamique, assurant une détection fine et une gestion optimisée des interventions de sécurité.
