Barrière infrarouge autonome haute performance Nouvelle Génération
SIMPLICITÉ D’INSTALLATION : Barrière autonome, pas de génie civil ni de câblage.
FIABILITÉ : Communication par protocole radio sécurisé et fiabilisé. Haut pouvoir de détection.
INNOVATION : 1ère barrière infrarouge longue portée (100m) autonome du marché
NOUVELLES FONCTIONNALITÉS : Fonction discri-train, option châssis polyacétal et logiciel de paramétrage
Principe

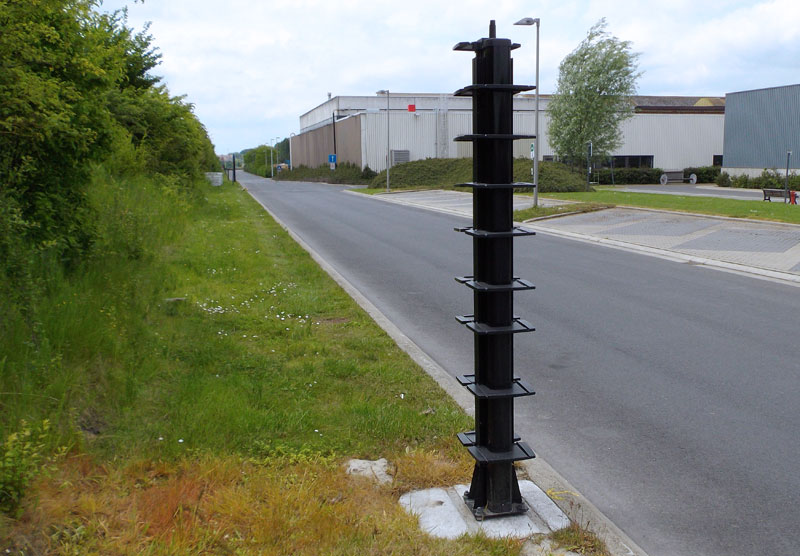

Les colonnes autonomes SOLARIS forment un véritable mur de détection immatériel. Alimentées par panneau solaire et batterie intégrée, aucune opération de génie civil n’est nécessaire lors de l’installation. Un véritable réseau maillé est alors créé par l’ensemble des colonnes SOLARIS pour transmettre toutes les informations d’alarme de manière fiable et efficace.
Chaque colonne SOLARIS intègre un émetteur/récepteur radio ultra performant à très basse consommation d’énergie.
Quand une barrière infrarouge détecte une intrusion, l’information d’alarme est reçue par l’ensemble des colonnes infrarouge à proximité qui à leur tour le retransmettent automatiquement. Le message d’alarme est ainsi relayé jusqu’à un coordinateur de réception radio relié au concentrateur MAXIBUS UNIVERSEL. La centrale d’alarme est alors avertie de l’intrusion.
Solution 100% autonome, aucun génie civil
La colonne infrarouge SOLARIS est 100% autonome. Alimentée par panneau solaire et batterie intégrée, elle ne nécessite aucun génie civil ni câblage lors de son installation.
La batterie quant à elle, garantit une excellente autonomie du système (supérieur à 1 mois) et des températures de fonctionnement de –40°C à +70°C. Chaque colonne SOLARIS est équipée d’un émetteur/ récepteur radio de conception SORHEA . Grâce à un protocole propriétaire, l’ensemble des colonnes infrarouge forme un véritable réseau maillé sécurisé.
Cette technologie permet aux informations d’alarme d’emprunter simultanément plusieurs chemins pour atteindre le coordinateur radio assurant ainsi un haut niveau de sécurité. Afin de sécuriser encore plus l’information, une fonction « chien de garde » assure l’intégrité du réseau.
Seule barrière autonome avec une telle densité infrarouge sur 100 mètres de portée
Radio à la pointe des avancées technologiques
Fonction Discrimination-Train disponible pour les applications ferroviaires
Version polyacétal disponible pour les applications spécifiques
Conformité avec les normes internationales les plus pointues
La facilité d’installation de la colonne SOLARIS lui permet de s’adapter aux sites existants, qui nécessitent une surveillance périmétrique de haute sécurité :
- sites logistiques,
- concessions automobiles,
- complexes industriels…
Dans le cas de sites complexes, où la colonne SOLARIS ne peut être installée dans une zone dégagée, il est possible de déporter le panneau solaire pour ainsi garantir l’alimentation du système.
Cette nouvelle génération de SOLARIS est également disponible dans une version tout plastique. Fabriqués en polyacétal, l’enveloppe et le châssis rendent la colonne frangible : SOLARIS NG peut alors être installée sur des sites très spécifiques tels que les pistes des aéroports ou des postes de transformation d’électricité.
Enveloppe | 3100 |
Hauteurs et types des colonnes | 2 m - 2,5 m - 3 m |
Option colonne frangible | Châssis disponible en polyacétal : colonne frangible, 100% plastique |
Portée IR maximale extérieure | 100 m |
Nombre de cellules maximum par direction | Jusqu’à 10 cellules |
Mode de détection | Multiplexage avec synchronisation optique : Mono-détection / Mono-détection faisceau bas / Bi-détection |
Alimentation | Panneau solaire et batterie dans chaque colonne |
Informations d’alarme | Intrusion / Disqualification / Autoprotection / Chapeau anti appui / Défaut batterie basse / Perte liaison radio |
Transmission des alarmes | Réseau radio maillé dynamique vers coordinateur radio |
Fonctionnalité avancée | Fonction « discrimation-train » disponible |
Outils d’aide à l’alignement | Signaux sonores et visuels sur toutes les colonnes |
Température d’utilisation | De -40°C à +70°C |
Compatibilité électromagnétique | Conforme aux normes européennes (label CE) et aux normes internationales les plus pointues |
Afin de bien utiliser les barrières, il est important de veiller à ne pas poser la barrière sur un support instable (Ex : grillage, poteau mal scellé…). Avant de poser une barrière infrarouge il faut s’assurer que le terrain est bien plat et qu’il garantira la stabilité des colonnes dans le temps. Un éventuel dénivelé de 10° maximum peut être toléré entre les colonnes. En cas de dénivelé supérieur à 10°, contacter le service commercial SORHEA.
Vérifier qu’aucune végétation ne puisse masquer les faisceaux quelle que soit la saison et les conditions météo (vent).
Il est également important de vérifier la propreté des capots : au moins une fois par an, il est important de les nettoyer avec un chiffon doux et humide.
- <li<Vérifier que le panneau solaire ne soit pas masqué par de la végétation et qu’il ne soit pas mis sous abris. Si l’installation de la colonne ne le permet pas, le panneau solaire doit alors être déporté.</li<
- La propreté du panneau solaire doit également être vérifiée et entretenue au moins une fois par an.
- Le coordinateur radio doit être installé impérativement en extérieur, au centre du périmètre protégé et le plus haut possible.
- Vérifier que les casquettes anti-buée soient installées afin d’assurer un fonctionnement tout temps des barrières SOLARIS
La technologie infrarouge fonctionne à une longueur d’onde supérieure à celle de la lumière visible (950nm), rendant les faisceaux IR invisibles à l’œil nu.
Le fonctionnement repose sur l’émission puis la réception d’un faisceau infrarouge par l’intermédiaire de cellules émettrices et de cellules réceptrices. Les cellules émettrices, composant la colonne émission, génèrent un faisceau pulsé en direction de cellules réceptrices, composant la colonne réception, qui captent les impulsions infrarouges et les transforment en signal électrique. En cas d’absence ou de variation du signal (perte de 95% du signal émis), une alarme intrusion est déclenchée.
Afin d’éviter que chaque cellule réceptrice ne soit perturbée par le faisceau infrarouge de l’ensemble des cellules émettrices composant la colonne émission, les cellules sont multiplexées temporellement. Ce principe consiste à émettre une impulsion infrarouge de façon synchronisée, par le biais d’une liaison optique ou filaire entre les colonnes émettrices et réceptrices.
Cette liaison permet également de transmettre le niveau de signal à la colonne émission, ce qui optimise l’alignement optique des cellules (fonction «retour d’alignement»). Toutes les barrières IR SORHEA sont multiplexées temporellement (sauf UNIRIS II & BIRIS II).
Solaris 45°
Ce produit est spécifique pour les sites ayant du dénivelé. Les colonnes Solaris 45 comporte une fourchette de dénivelé qui est montée dans les colonnes double rampe et permet de rattraper le dénivelé jusqu’à 45°. La distance maximale entre les colonnes doit être de 40 mètres.
Solaris Polyacétal
Cette nouvelle génération de SOLARIS est également disponible dans une version tout plastique. Fabriqués en polyacétal, l’enveloppe et le châssis rendent la colonne frangible : SOLARIS NG peut alors être installée sur des sites très spécifiques tels que les pistes des aéroports et les postes de transformation électrique.
