SO-BEAM

Barrière infrarouge autonome

AUTONOMIE : alimentation pack énergie sécurisé et communication radio
SIMPLICITÉ DE MISE EN ŒUVRE: Pas de génie civil ; aide à l’alignement des cellules
SOLUTION ÉCONOMIQUE : Pack commercial tout intégré

Principe

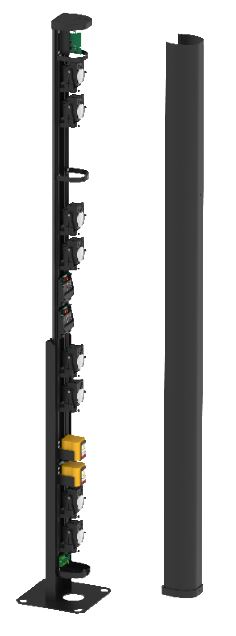

SO-BEAM est une barrière 100% autonome, de portée infrarouge 80m. Alimentée par pile au lithium, pack énergie sécurisé et maîtrisé, elle ne nécessite aucun génie civil ni câblage lors de son installation.

Chaque colonne SO-BEAM® intègre un émetteur/récepteur radio ultra performant à très basse consommation d’énergie. Quand une barrière infrarouge détecte une intrusion, l’information d’alarme est reçue par les autres colonnes infrarouges à proximité qui à leur tour la retransmettent automatiquement. Le message d’alarme est ainsi relayé jusqu’à un coordinateur radio relié au concentrateur SO-BUS. La centrale d’alarme est alors avertie de l’intrusion.

La radio, intégrée nativement à la colonne, permet une remontée des informations d’alarme sans câblage, via un réseau radio chiffré et maillé. Cette technologie permet aux informations d’alarme d’emprunter simultanément plusieurs chemins pour atteindre le coordinateur radio assurant ainsi un haut niveau de sécurité. Afin de sécuriser encore plus l’information, une fonction « chien de garde » assure l’intégrité du réseau.

Cette nouvelle barrière infrarouge autonome est donc très simple à mettre en œuvre. Sans génie civil, l’installation des colonnes est rapide. L’installation murale et en bavolet est également simplifiée. Et des outils tels que d’aide à l’alignement des cellules permettent à 1 seule personne de mettre en service la barrière.

Enfin, SO-BEAM est disponible en 4 tailles de 42 cm à 2,5 m. Et il existe un pack commercial avantageux où tout le matériel d’une installation est compris : 4 Colonnes de 2m, 4 embases,1 SO-BUS, 1 Coordinateur radio.

Télécharger

Documentation

Pour en savoir plus

La facilité d’installation de la colonne SO-BEAM® lui permet de s’adapter aux sites existants et

sites logistiques,
concessions automobiles,
bureaux…

La solution économique du pack commercial permet d’équiper particulièrement les sites avec de petits périmètres où 1 pack commercial permet de protéger tout le périmètre.

COLONNES SO-BEAM®	S	M	L	XL
Hauteur des colonnes	42 cm	1,25 m	1,90 m	2,50 m
Enveloppe	Spécifique	3000	3000	3000
Type des colonnes	Simple direction	Simple et Double direction	Simple et Double direction	Simple et Double direction
Cellules	2 cellules	3 cellules / direction	4 cellules / direction	5 cellules / direction

Portée IR maximale en extérieur	80 m
Portée radio	300 m à vue
Canaux sélectionnables	4 canaux
Informations d’alarme	Intrusion / Disqualification / Autoprotection / Défaut alimentation / Perte liaison radio
Alimentation	Pile (Pack énergie)Les équipes SORHEA sont formées à la technologie Lithiumpour le transport (routier et maritime), le stockage, le recyclage
Principe de détection	Mono-détection, bi-détection, faisceau bas temporisé
Transmission des alarmes	Réseau radio maillé chiffré vers coordinateur radio
Fréquence radio	19 canaux radios répartis sur 3 bandes :865 MHz – 868 MHz \| 15 canaux 868 MHz – 868,6 MHz \| 3 canaux869,7 MHz – 870 MHz \| 1 canal Modulation : LORA
Chiffrement des données	AES 128 bits
Outils d’aide à l’alignement	Signaux sonores et visuels sur toutes les colonnes
Température d’utilisation	De -35°C à +70°C
Compatibilité électromagnétique	Conforme aux normes européennes (label CE)

COORDINATEUR RADIO
Transmission des alarmes	RS485 vers SO-BUS et MAXIBUS Universel
Outils de configuration	Serveur HTML embarqué dans nos concentrateurs
Alimentation	12 Vdc (40mA)
Température d’utilisation	De -35°C à +70°C
SO-BUS
Sorties d’alarme	Configuration figée à 16 relais
2 ports communication	Peut gérer 2 réseaux radios simultanément (= 2 coordinateurs radio)
Alimentation	12 Vdc
Température d’utilisation	De 0°C à +55°C

Afin de bien utiliser les barrières, il est important de veiller à ne pas poser la barrière sur un support instable (ex : grillage, poteau mal scellé…). Avant de poser une barrière infrarouge il faut s’assurer que le terrain est bien plat et qu’il garantira la stabilité des colonnes dans le temps. Un éventuel dénivelé de 10° maximum peut être toléré entre les colonnes. En cas de dénivelé supérieur à 10°, contacter le service commercial SORHEA.

Vérifier qu’aucune végétation ne puisse masquer les faisceaux quelle que soit la saison et les conditions météo (vent).

Il est également important de vérifier la propreté des capots : au moins une fois par an, il est important de les nettoyer avec un chiffon doux et humide.

Le coordinateur radio doit être installé impérativement en extérieur, au centre du périmètre protégé et le plus haut possible.

La technologie infrarouge D.S.D :

Les barrières infrarouges sont composées de cellules émettrices qui génèrent une lumière pulsée en direction de cellule réceptrices. Celle-ci captent les impulsions infrarouges et les transforment en signal électrique.

La technologie D.S.D permet une gestion indépendante des cellules.

La technologie D.S.D est réalisée grâce à une synchronisation optique entre les colonnes émission et réception.

DYNAMIC : balayage infrarouge cellule par cellule

SCANNING : 1000 faisceaux / seconde

DETECTION : meilleure opacité du mur de détection

La technologie infrarouge fonctionne à une longueur d’onde supérieure à celle de la lumière visible (950nm), rendant les faisceaux IR invisibles à l’œil nu.

Le fonctionnement repose sur l’émission puis la réception d’un faisceau infrarouge par l’intermédiaire de cellules émettrices et de cellules réceptrices. Les cellules émettrices, composant la colonne émission, génèrent un faisceau pulsé en direction de cellules réceptrices, composant la colonne réception, qui captent les impulsions infrarouges et les transforment en signal électrique. En cas d’absence ou de variation du signal (perte de 95% du signal émis), une alarme intrusion est déclenchée.

Afin d’éviter que chaque cellule réceptrice ne soit perturbée par le faisceau infrarouge de l’ensemble des cellules émettrices composant la colonne émission, les cellules sont multiplexées temporellement. Ce principe consiste à émettre une impulsion infrarouge de façon synchronisée, par le biais d’une liaison optique ou filaire entre les colonnes émettrices et réceptrices.

Cette liaison permet également de transmettre le niveau de signal à la colonne émission, ce qui optimise l’alignement optique des cellules (fonction «retour d’alignement»). Toutes les barrières IR SORHEA sont multiplexées temporellement (sauf UNIRIS II & BIRIS II).
