Barrière infrarouge actif à Technologie D.S.D
FACILITÉ D’INSTALLATION : Colonnes identiques (technologies D.I.S) : sortie alarmes T.O.R sur chaque colonne / outils d’aide à l’alignement sonore et visuel intégré dans chaque colonne.
PERFORMANCE : Technologie D.S.D : cellule indépendante avec multi mode de détection
INNOVATION : Technologie D.I.S : double fonction émetteur/récepteur dans chaque colonne
Principe

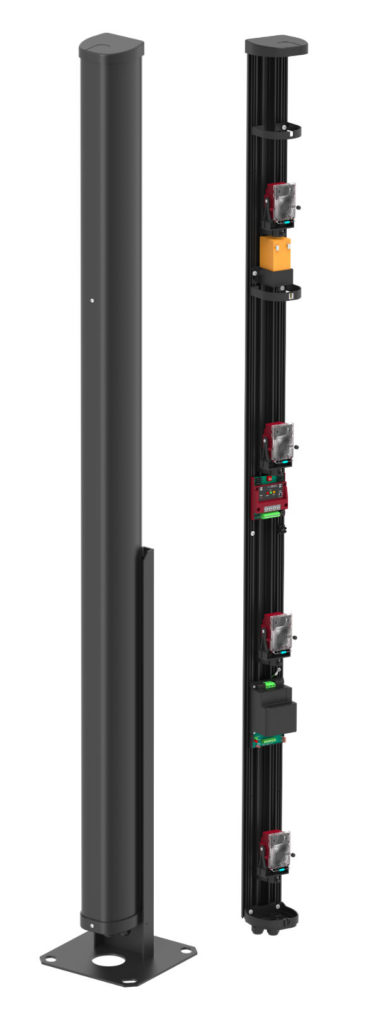

Le fonctionnement des colonnes COLIRIS II repose sur la technologie D.I.S 100Hz, c’est-à-dire une colonne unique intégrant la double fonction émetteur/récepteur. Une barrière COLIRIS II forme ainsi un véritable rideau infrarouge, densifié par la double fonction émetteur/récepteur de chaque colonne la constituant.
La technologie D.S.D permet une gestion indépendante des cellules permettant d’avoir plusieurs mode de détection simultanés : alarme sur coupure de 2 cellules adjacentes évitant les trous de détection et alarme sur coupure de cellule basse pour la détection du rampé. Ces deux alarmes peuvent être temporisées.
Les barrières COLIRIS II intègrent des sorties alarmes T.O.R dans chaque colonne, permettant ainsi de limiter au maximum les contraintes de câblage.
Afin de s’adapter au mieux aux prescriptions de sécurité du site, les colonnes COLIRIS II se décline en hauteurs de s de 1.10m, 1.50m ou 1.90m, pouvant être équipées jusqu’à 4 cellules infrarouge par zone de détection.
Les colonnes COLIRIS II sont spécifiquement conçues pour la protection de locaux d’entreprises et de sites industriels de taille moyenne. La gamme de produit offre un haut niveau de détection et de dissuasion dans le domaine de la détection périmétrique.
| Portée en extérieur | 50 m 100 m |
| Hauteurs des colonnes | 1,10 m 1,50 m 1,90 m |
| Mode de Gestion des faisceaux | Technologie D.S.D avec synchronisation optique (4 canaux) |
| Alimentation | 12Vdc / option alim 110Vac/230Vac- 50Hz/60Hz et batterie 12Vdc 1,2Ah |
| Consommation électrique (sous 12Vdc) | 80mA (colonne 4 cellules maximum) |
| Informations d’alarme | Intrusion Disqualification Autoprotection |
Afin de bien utiliser les barrières, il est important de veiller à ne pas poser la barrière sur un support instable (Ex : grillage, poteau mal scellé…). Avant de poser une barrière infrarouge il faut s’assurer que le terrain est bien plat et qu’il garantira la stabilité des colonnes dans le temps. Un éventuel dénivelé de 10° maximum peut être toléré entre les colonnes. En cas de dénivelé supérieur à 10°, contacter le service commercial SORHEA.
Vérifier qu’aucune végétation ne puisse masquer les faisceaux quelle que soit la saison et les conditions météo (vent).
Il est également important de vérifier la propreté des capots : au moins une fois par an, il est important de les nettoyer avec un chiffon doux et humide.
La technologie infrarouge D.S.D :
Les barrières infrarouges sont composées de cellules émettrices qui génèrent une lumière pulsée en direction de cellule réceptrices. Celle-ci captent les impulsions infrarouges et les transforment en signal électrique.
La technologie D.S.D permet une gestion indépendante des cellules.
La technologie D.S.D est réalisée grâce à une synchronisation optique entre les colonnes émission et réception.
DYNAMIC : balayage infrarouge cellule par cellule
SCANNING : 1000 faisceaux / seconde
DETECTION : meilleure opacité du mur de détection
La technologie infrarouge fonctionne à une longueur d’onde supérieure à celle de la lumière visible (950nm), rendant les faisceaux IR invisibles à l’œil nu.
Le fonctionnement repose sur l’émission puis la réception d’un faisceau infrarouge par l’intermédiaire de cellules émettrices et de cellules réceptrices. Les cellules émettrices, composant la colonne émission, génèrent un faisceau pulsé en direction de cellules réceptrices, composant la colonne réception, qui captent les impulsions infrarouges et les transforment en signal électrique. En cas d’absence ou de variation du signal (perte de 95% du signal émis), une alarme intrusion est déclenchée.
Afin d’éviter que chaque cellule réceptrice ne soit perturbée par le faisceau infrarouge de l’ensemble des cellules émettrices composant la colonne émission, les cellules sont multiplexées temporellement. Ce principe consiste à émettre une impulsion infrarouge de façon synchronisée, par le biais d’une liaison optique ou filaire entre les colonnes émettrices et réceptrices.
Cette liaison permet également de transmettre le niveau de signal à la colonne émission, ce qui optimise l’alignement optique des cellules (fonction «retour d’alignement»). Toutes les barrières IR SORHEA sont multiplexées temporellement (sauf UNIRIS II & BIRIS II).
